Φορητός SLAM Σαρωτής υψηλής ακρίβειαςLixel L3
Ακρίβεια μέτρησης και φωτορεαλιστική αποτύπωση σε μία καταγραφή.
Σχετική ακρίβεια 5 mm, LiDAR έως 120 m, 4K HDR και ενσωματωμένο RTK για point cloud, mesh και 3D Gaussian Splatting.
XGRIDS · Lixel L35 mmσχετική ακρίβεια @1σ σε 500 m²
0,7–120 mπεριοχή σάρωσης LiDAR
640.000σημεία/δευτ. στην έκδοση 32 καναλιών
4K HDRεικόνα 4096 × 3072
Επαληθευμένη γεωμετρική συνέπειαΗ ακρίβεια των 5 mm αφορά το τελικό νέφος σημείων.
Το επίσημο white paper αξιολόγησε 20 ανεξάρτητες σαρώσεις από 7 συσκευές, χωρίς βελτιστοποίηση GCP. Σε 1.524 συγκρίσεις αποστάσεων, το P68 ήταν 4,2 mm, καλύτερο από την προδιαγραφή των 5 mm @1σ.
Η σχετική ακρίβεια περιγράφει τη συνέπεια των αποστάσεων μέσα στο point cloud. Η απόλυτη ακρίβεια εξαρτάται από γεωαναφορά, RTK, δορυφορική γεωμετρία, multipath, ατμόσφαιρα και συνθήκες πεδίου.
4,2 mmP68 μετρημένη απόκλιση
20ανεξάρτητες σαρώσεις
7συσκευές Lixel L3
1.524ζεύγη αποστάσεων
Ένα σύστημα για μέτρηση και παρουσίασηΣχεδιασμένο για σύνθετα έργα και μεγάλα περιβάλλοντα.
Η φορητή καταγραφή SLAM συνδυάζεται με έγχρωμο point cloud, RTK και φωτορεαλιστικό περιεχόμενο χωρίς δεύτερη επίσκεψη για εικόνες.
01 / LiDAR16 ή 32 κανάλια
Έως 320.000 ή 640.000 σημεία/δευτ., εμβέλεια 120 m και πεδίο θέασης περίπου 360° × 270°.
02 / VISION4K DCG HDR

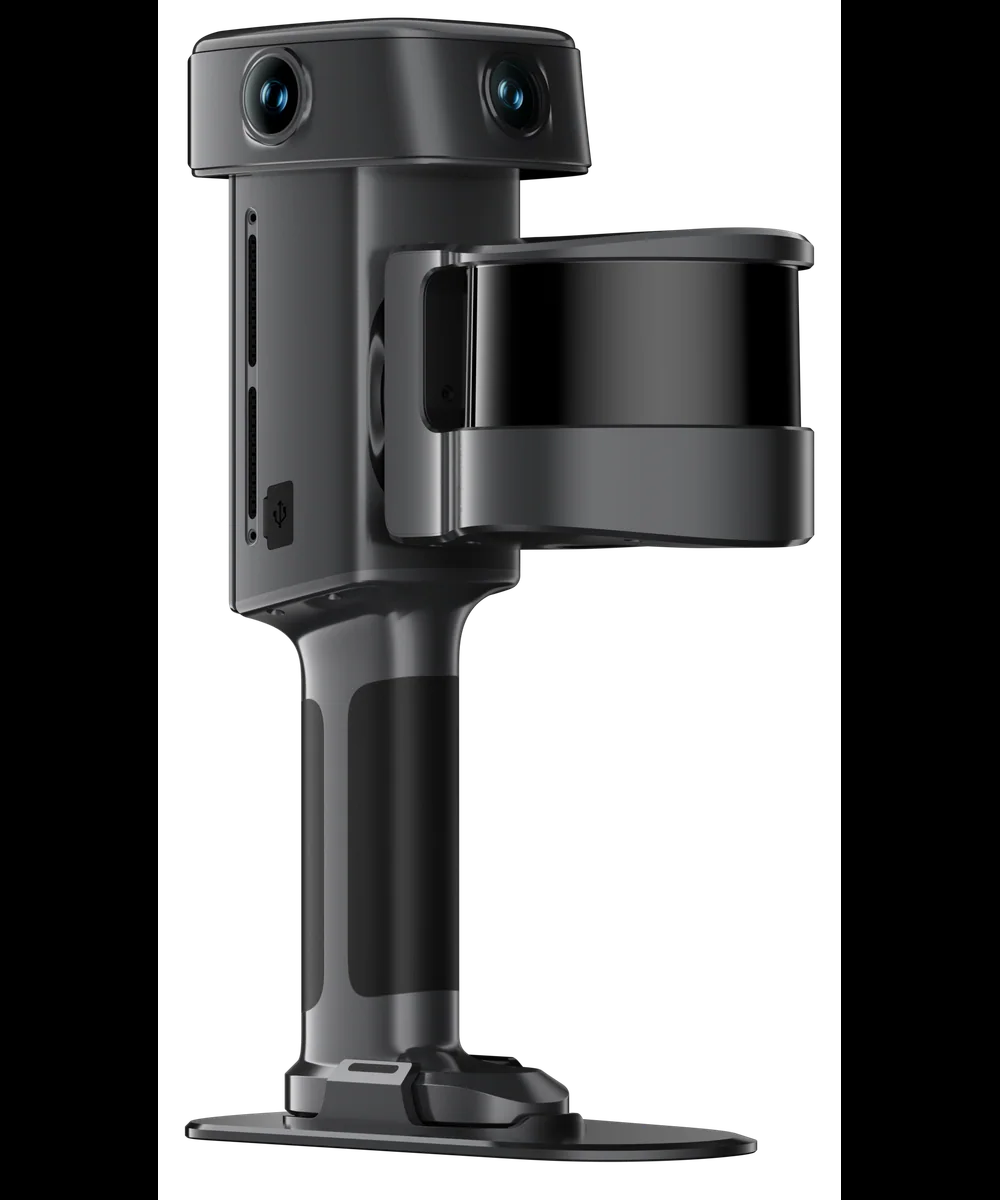

Δύο πανοραμικές και μία εμπρόσθια κάμερα με αισθητήρα 1/1,3″.
03 / POSITIONINGRTK και leveling
Ενσωματωμένο RTK και engineering-grade leveling έως 0,005° υπό κατάλληλες συνθήκες.
Γρήγορη αποτύπωση χωρίς στατικές στάσεις

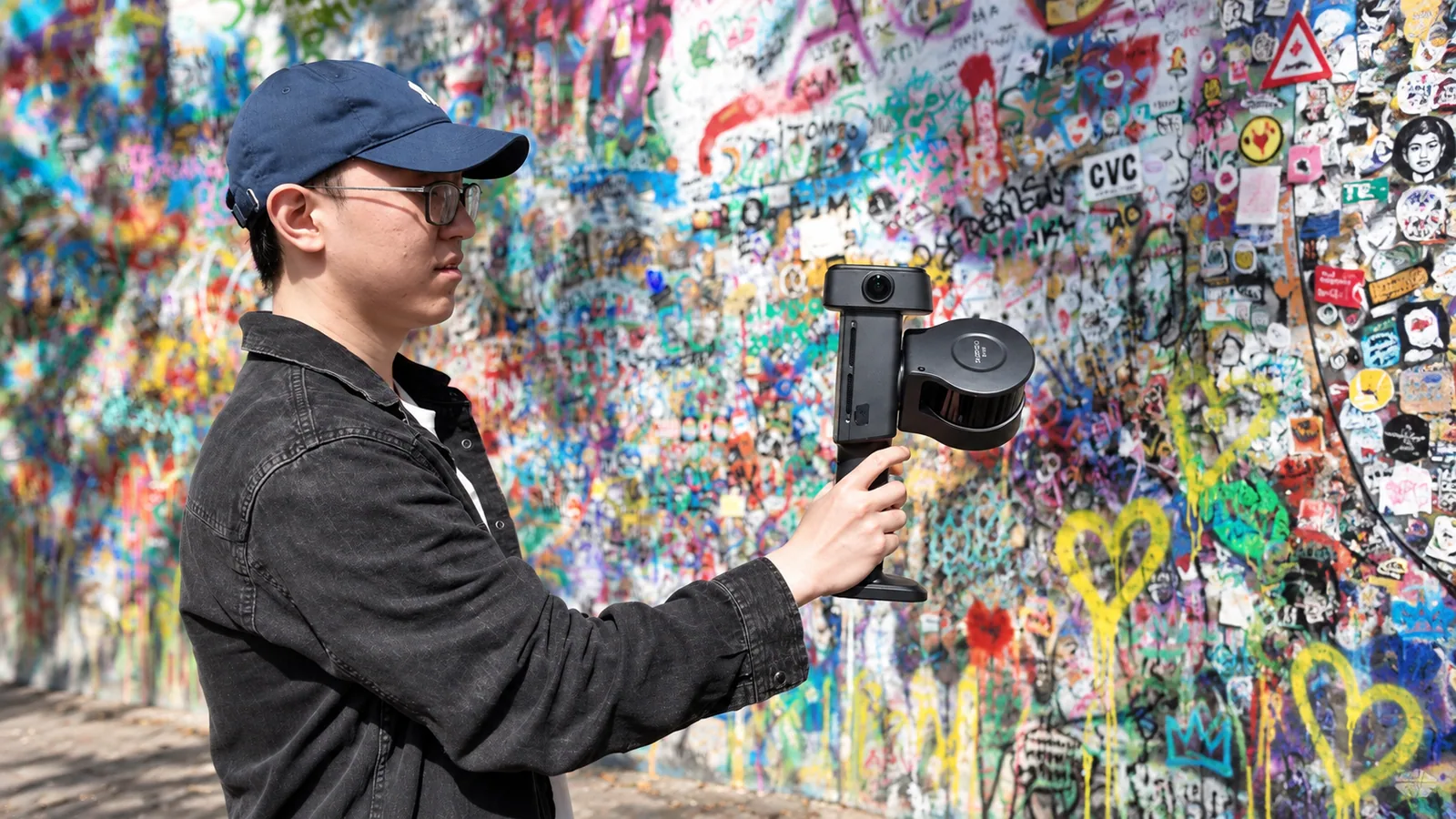

Ο χειριστής κινείται μέσα στο έργο και καταγράφει συνεχώς γεωμετρία και εικόνα. Το SLAM διατηρεί τη χαρτογράφηση σε εσωτερικούς χώρους, διαδρόμους και περιοχές με περιορισμένο GNSS.
Τεχνικό και φωτορεαλιστικό αποτέλεσμα
Το ίδιο dataset υποστηρίζει έγχρωμο point cloud, mesh και 3DGS για μετρήσεις, BIM, digital twin, τεκμηρίωση και παρουσίαση.
Το προϊόν

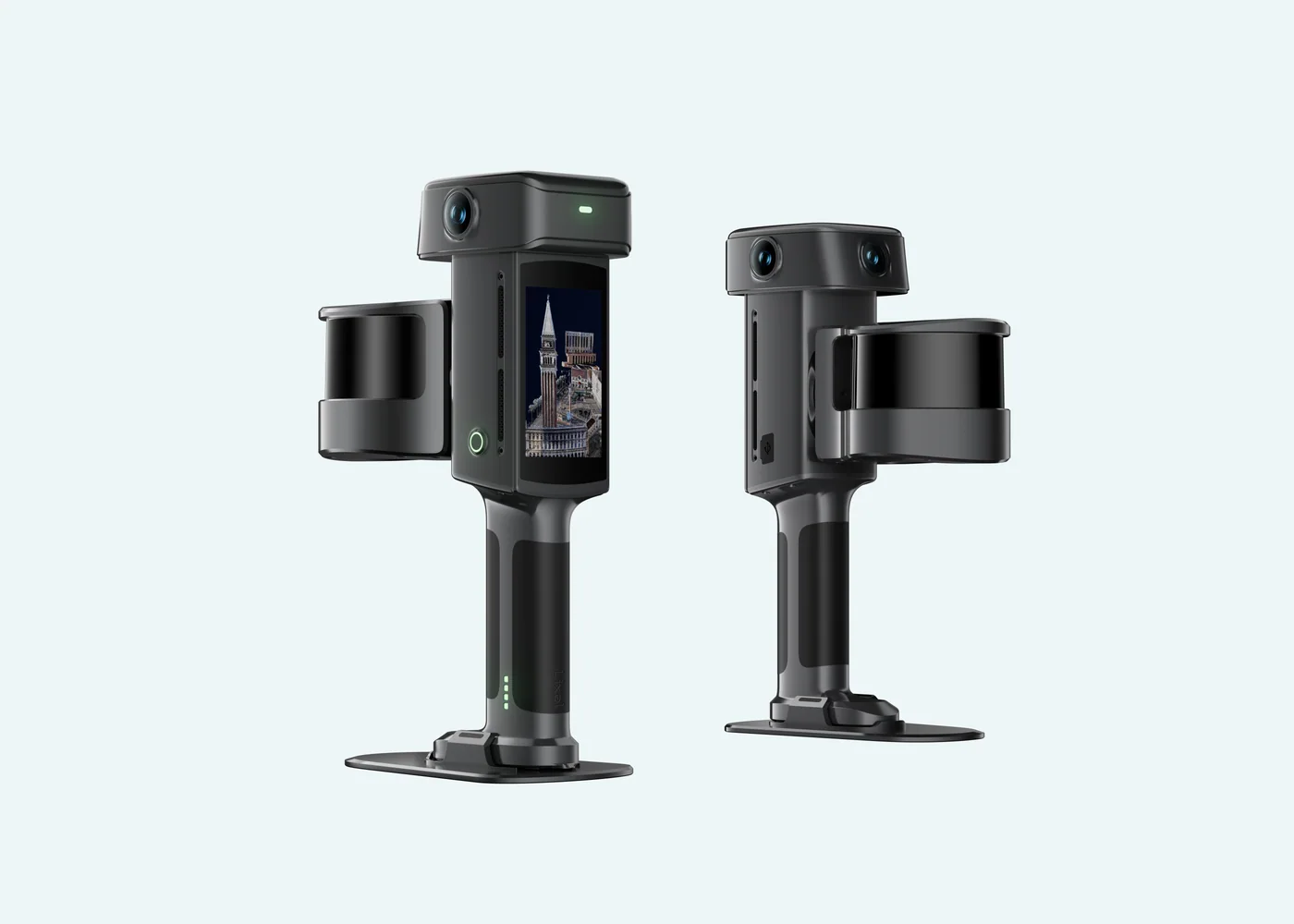

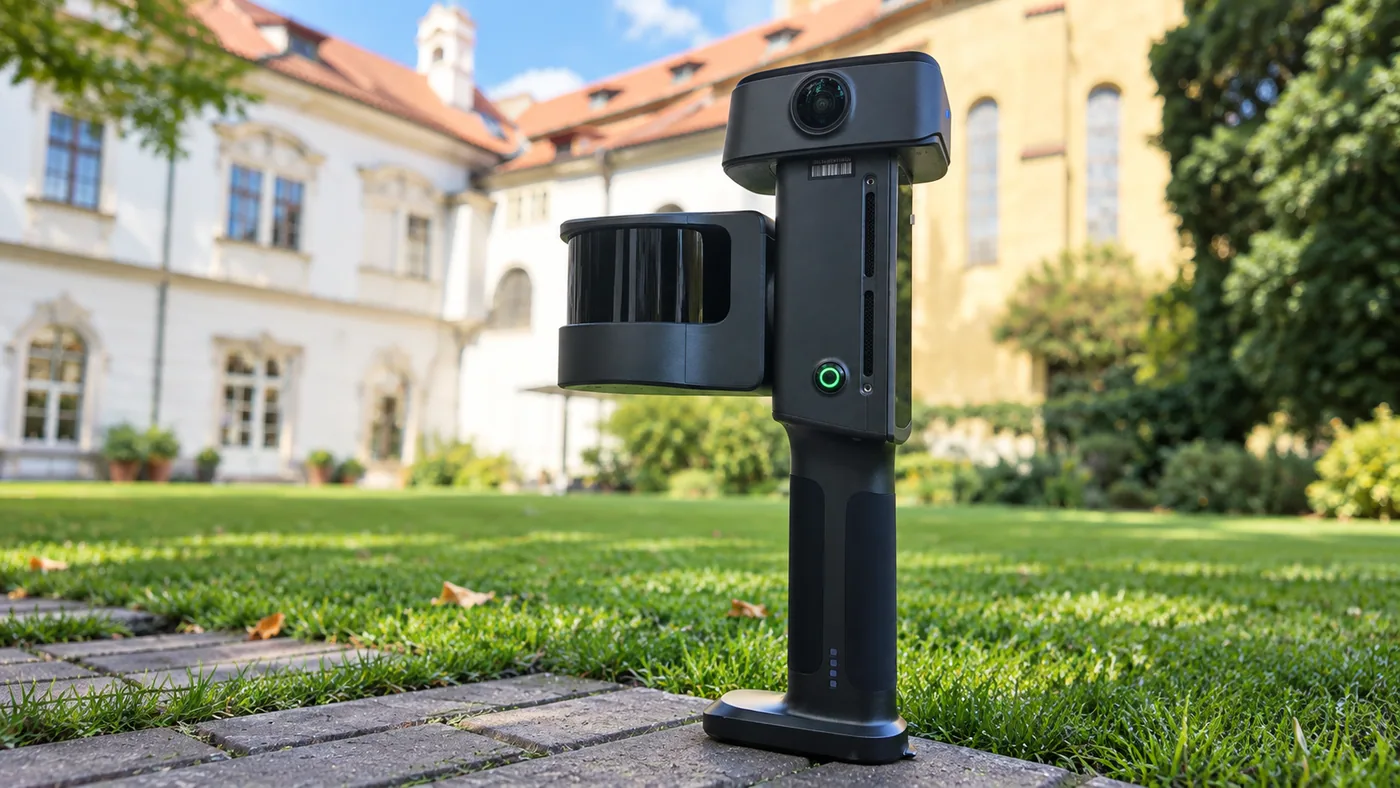

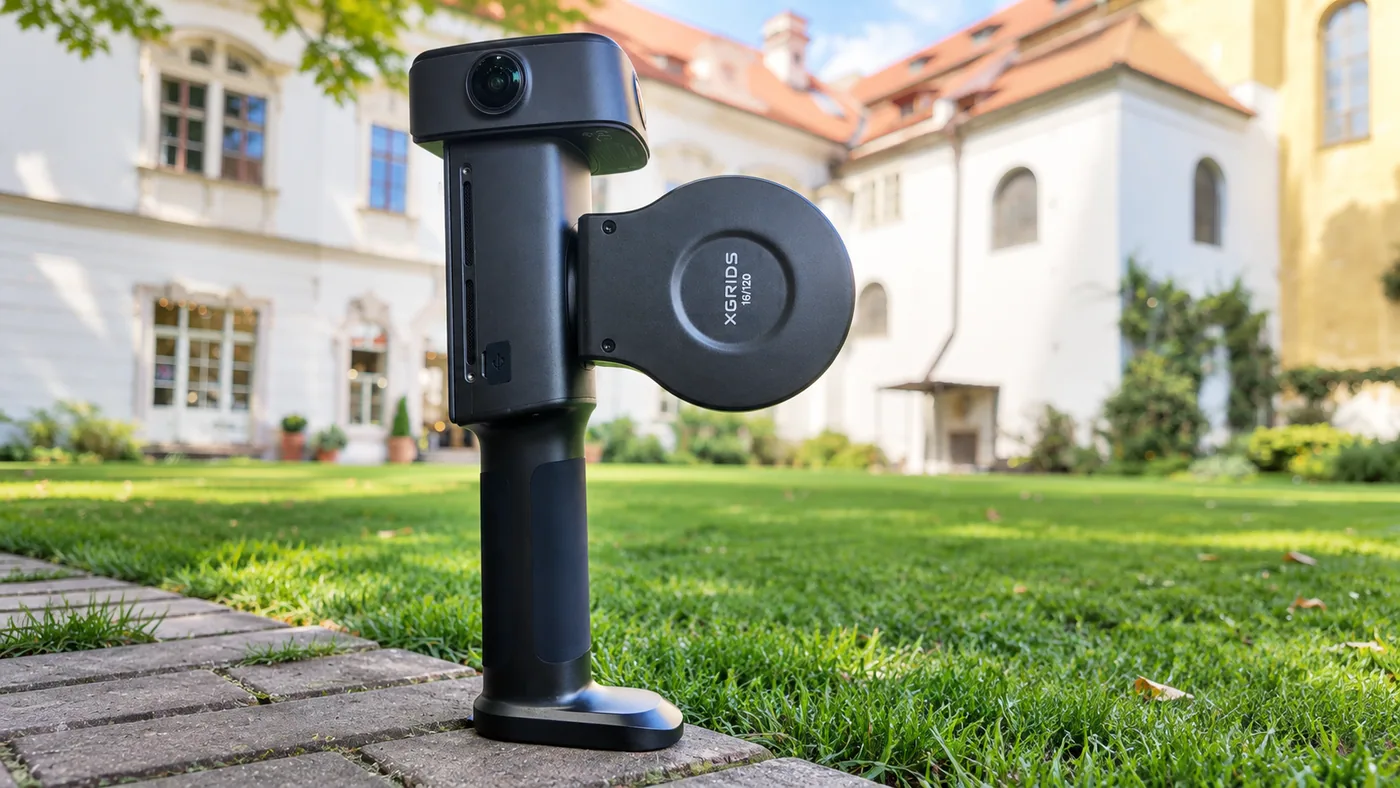

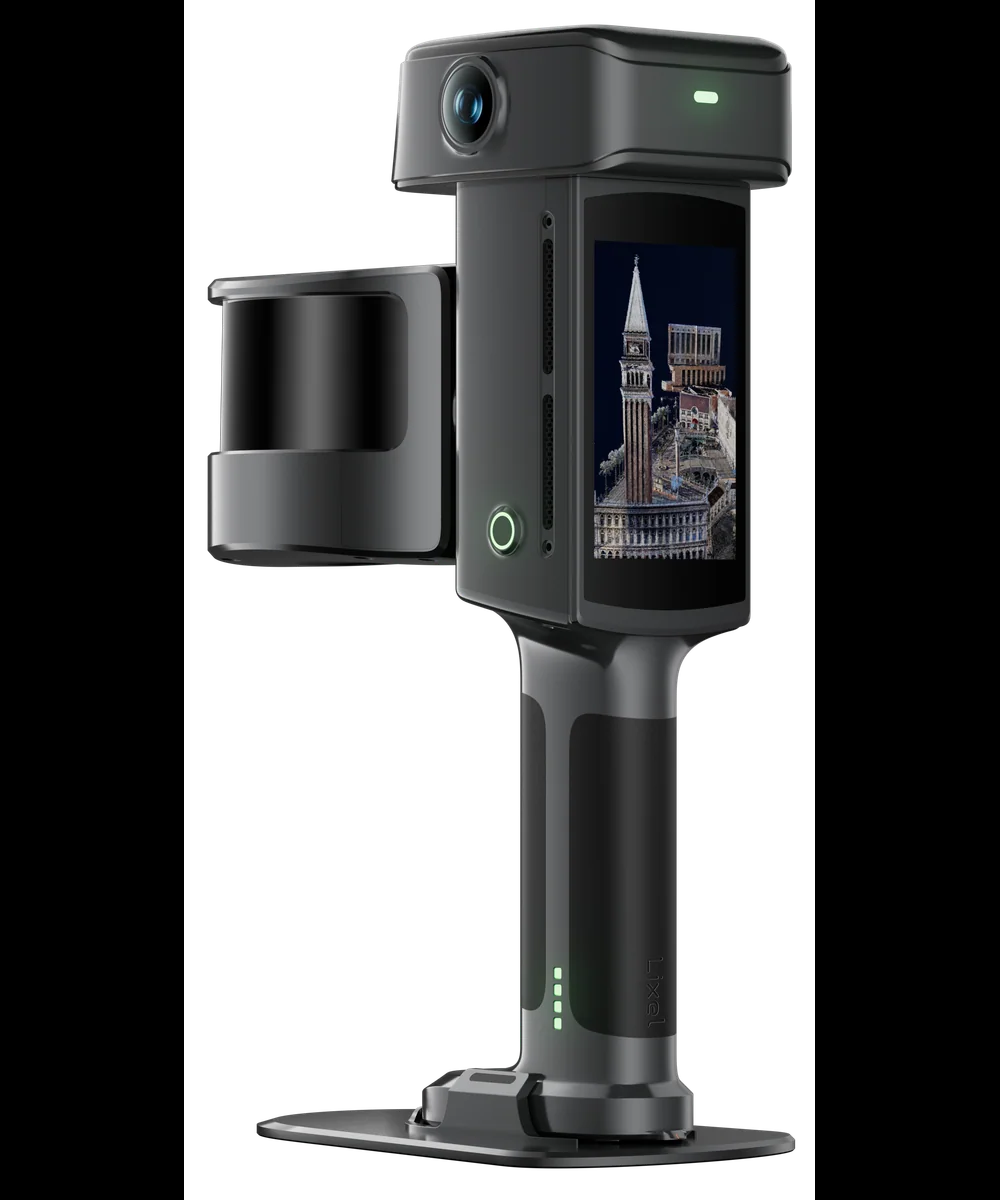

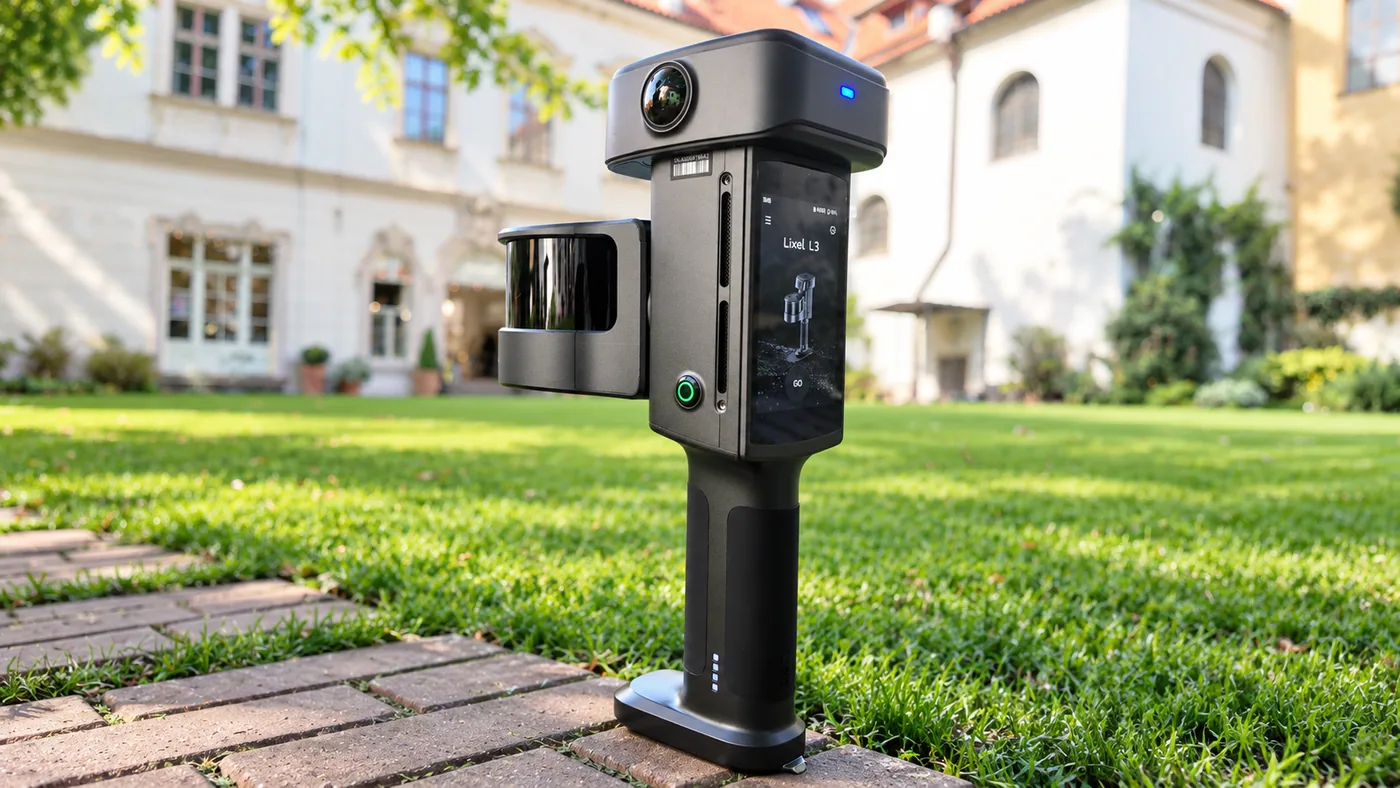

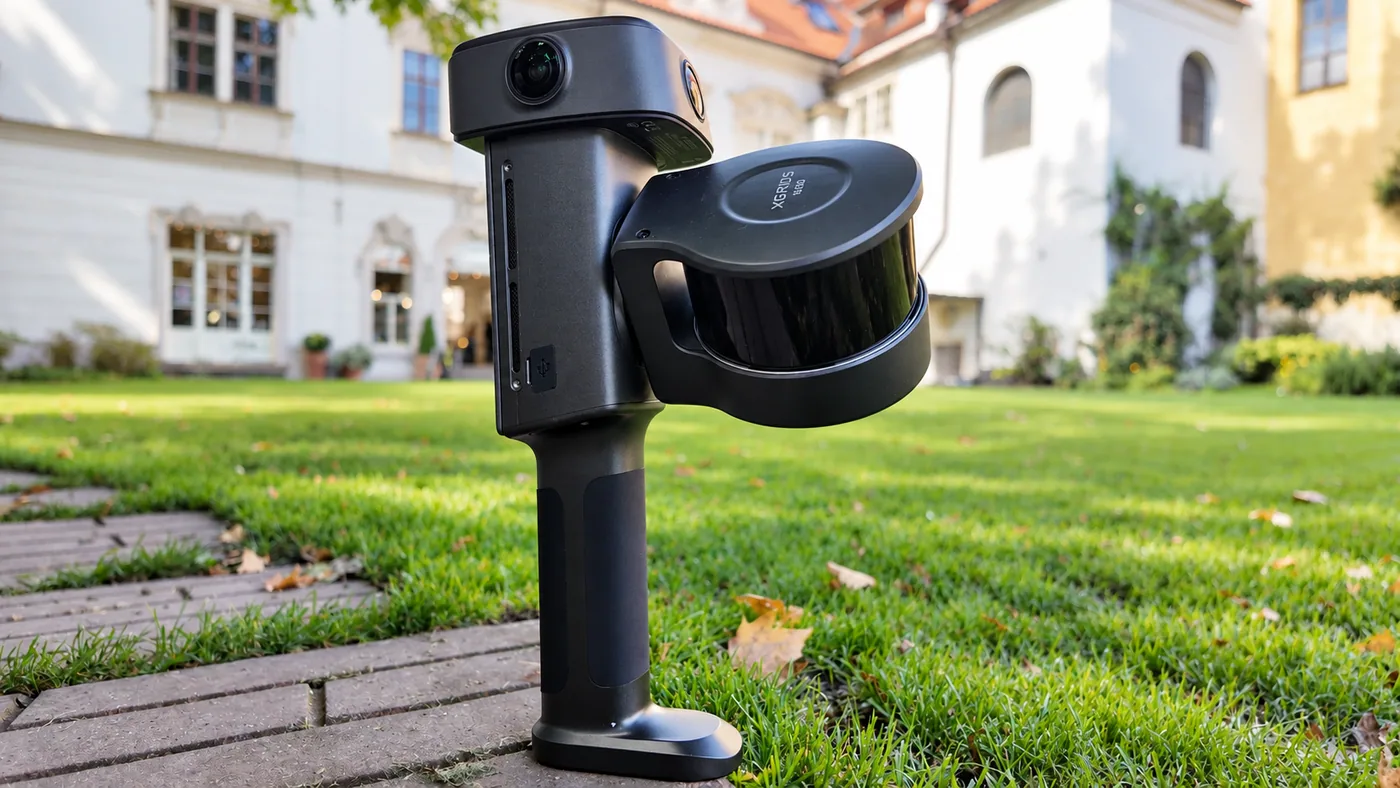

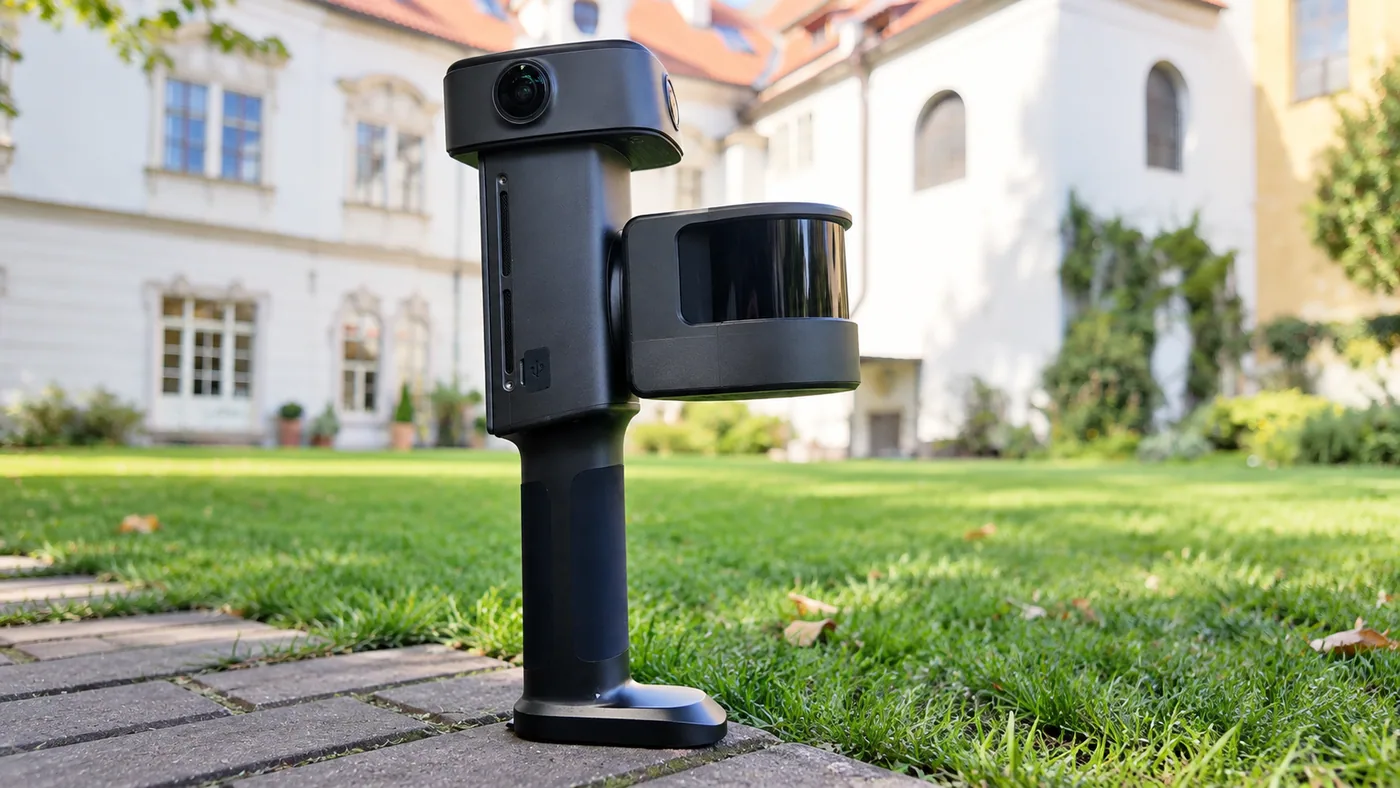

Γνωρίστε το XGRIDS Lixel L3
Παρουσίαση προϊόντος
Accuracy Meets Photorealism
Μία σάρωση, πολλαπλά παραδοτέα
Από την αποτύπωση στο workflow του έργου.
Point cloud
LAS, RCP, E57, PLY και iLAS για μετρήσεις, CAD και BIM.
Mesh
OSGB και OBJ για επιφάνειες και οπτικοποίηση.
3DGS
LCC2, LCC και PLY για φωτορεαλιστική ανακατασκευή.
3D Tiles / USD
3TZ και USD για geospatial και δημιουργικά workflows.
LixelStudio
Επεξεργασία, καθαρισμός, μέτρηση και εξαγωγή point cloud.
Lixel CyberColor
Παραγωγή και επεξεργασία φωτορεαλιστικών 3DGS μοντέλων.
Τεχνικά χαρακτηριστικάΟι βασικές προδιαγραφές
| Μοντέλα | 16 / 32 κανάλια |
|---|
| Διαστάσεις | 206 × 107 × 329 mm |
|---|
| Βάρος | περίπου 2,5 kg |
|---|
| Αποθήκευση | 1 TB UFS |
|---|
| Λειτουργία | έως 100 λεπτά |
|---|
| Προστασία | IP54 |
|---|
| Θερμοκρασία | −20°C έως 50°C |
|---|
| Εμβέλεια LiDAR | 0,7–120 m |
|---|
| Ρυθμός σημείων | 320.000 / 640.000 pts/s |
|---|
| Κάμερες | 2 πανοραμικές + 1 εμπρόσθια |
|---|
| Ανάλυση | 4096 × 3072 · DCG HDR |
|---|
| Σχετική ακρίβεια | 5 mm @1σ σε 500 m² |
|---|
| Πάχος point cloud | ≤5 mm σε διαδρομή 10 m |
|---|
| Απόλυτη ακρίβεια | 2 cm RMSE* |
|---|
| Real-time σχετική | 1 cm** |
|---|
| Leveling με RTK | 0,005°* |
|---|
| Point cloud | LAS, RCP, E57, PLY, iLAS |
|---|
| Mesh / 3DGS | OSGB, OBJ / LCC2, LCC, PLY |
|---|
* Με ανοικτό ορίζοντα, χωρίς multipath, κατάλληλη γεωμετρία GNSS και ευνοϊκές ατμοσφαιρικές συνθήκες. ** Εργαστηριακή μέτρηση· η πραγματική επίδοση μπορεί να διαφέρει.
Συχνές ερωτήσεις
FAQ για το XGRIDS Lixel L3
Τι ακρίβεια προσφέρει το XGRIDS Lixel L3;
Η προδιαγραφή σχετικής ακρίβειας είναι 5 mm στο 1σ σε καθορισμένο περιβάλλον 500 m². Στο επίσημο white paper, 20 σαρώσεις με 7 συσκευές έδωσαν P68 4,2 mm. Η πραγματική επίδοση επηρεάζεται από τη γεωμετρία, τη διαδρομή και τις συνθήκες λήψης.
Η ακρίβεια 5 mm είναι απόλυτη ή σχετική;
Είναι σχετική ακρίβεια του τελικού νέφους σημείων. Η απόλυτη ακρίβεια αναφέρεται ξεχωριστά και εξαρτάται από γεωαναφορά, RTK, δορυφορική γεωμετρία, multipath και ατμοσφαιρικές συνθήκες.
Ποιες εκδόσεις του Lixel L3 υπάρχουν;
Διατίθεται σε εκδόσεις LiDAR 16 και 32 καναλιών, με ρυθμό καταγραφής έως 320.000 ή 640.000 σημεία ανά δευτερόλεπτο αντίστοιχα.
Ποια παραδοτέα παράγονται από μία σάρωση;
Από μία καταγραφή μπορούν να παραχθούν έγχρωμο point cloud, mesh και μοντέλο 3D Gaussian Splatting, με επεξεργασία στο LixelStudio και στο Lixel CyberColor.
Είναι κατάλληλο για Scan-to-BIM;
Ναι. Η ακρίβεια, το RTK, η κάμερα 4K HDR και τα εργαλεία επεξεργασίας υποστηρίζουν αποτυπώσεις κτιρίων, Scan-to-BIM, υποδομές, βιομηχανικούς χώρους και digital twins.
Ποια είναι η εμβέλεια του LiDAR;
Η αναφερόμενη περιοχή σάρωσης είναι 0,7 έως 120 μέτρα, με πεδίο θέασης περίπου 360° × 270°.
Λειτουργεί σε χώρους χωρίς GNSS;
Ναι. Η χαρτογράφηση βασίζεται σε SLAM και συνεχίζεται σε εσωτερικούς ή σύνθετους χώρους. Το RTK υποστηρίζει γεωαναφορά και leveling όταν υπάρχουν κατάλληλες δορυφορικές συνθήκες.
