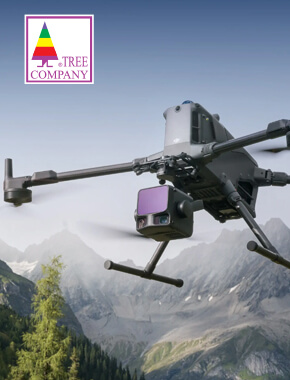

ZENMUSE L3

Το πρώτο εναέριο LiDAR σύστημα μεγάλης εμβέλειας και υψηλής ακρίβειας της DJI

Το σύστημα εναέριου LiDAR νέας γενιάς της DJI, υψηλής ακρίβειας, διαθέτει αισθητήρα LiDAR μεγάλης εμβέλειας ικανό να φτάσει έως και τα 950 μέτρα, ακόμη και σε αντικείμενα με μόλις 10% ανακλαστικότητα. Οι δύο κάμερες χαρτογράφησης RGB των 100MP και το σύστημα POS υψηλής ακρίβειας επιταχύνουν τη συλλογή γεωχωρικών δεδομένων, επιτρέποντας ημερήσια κάλυψη έως και 100 km².

H Zenmuse L3 ενσωματώνει ένα LiDAR μεγάλης εμβέλειας 1535 nm, δύο κάμερες χαρτογράφησης RGB των 100 MP, ένα σύστημα POS υψηλής ακρίβειας και ένα gimbal τριών αξόνων — όλα σε μια συμπαγή συσκευή που προσφέρει πρωτοφανή απόδοση για το μέγεθός της.

1535nm Μεγάλης Εμβέλειας LiDAR

Μεγάλη Εμβέλεια, Ευρεία Κάλυψη

H Zenmuse L3 επιτυγχάνει μέγιστη απόσταση ανίχνευσης 950 μέτρων με ρυθμό παλμών 100 kHz, δοκιμασμένο υπό φωτισμό περιβάλλοντος 100 klx και σε αντικείμενα με ανακλαστικότητα 10%.

Ο παραμετροποιήσιμος ρυθμός παλμών επιτρέπει ευέλικτη ισχύ εξόδου και βέλτιστη προσαρμογή σε διαφορετικά επιχειρησιακά σενάρια. Τυπικά ύψη πτήσης από 300 έως 500 μέτρα επεκτείνουν σημαντικά την κάλυψη μιας μόνο πτήσης και αυξάνουν την αποδοτικότητα χαρτογράφησης.

Μικρό Σημείο, Υψηλή Ενέργεια

Με απόκλιση δέσμης λέιζερ μόλις 0,25 mrad (1/e²), το μέγεθος της δέσμης στην ίδια απόσταση είναι περίπου το ένα πέμπτο εκείνου της Zenmuse L2, επιτρέποντας την ανίχνευση μικρότερων αντικειμένων, όπως γραμμές ηλεκτρικού ρεύματος και κλαδιά. Η υψηλότερη ενεργειακή πυκνότητα προσφέρει μεγαλύτερη ικανότητα διείσδυσης, αυξάνοντας σημαντικά την πυκνότητα σημείων εδάφους κάτω από τη βλάστηση και επιτρέποντας την υψηλής ακρίβειας ανακατασκευή σύνθετων εδαφών και δομών.

Υψηλός Ρυθμός Παλμών, Πολλαπλές Επιστροφές

Με μέγιστη συχνότητα εκπομπής παλμών λέιζερ 2 εκατομμύρια παλμούς ανά δευτερόλεπτο και υποστήριξη έως και 16 επιστροφών , η Zenmuse L3 προσφέρει εξαιρετικά ακριβή χωρική ανακατασκευή. Η πυκνότητα του νέφους σημείων και η ικανότητα διείσδυσης μπορούν να ρυθμιστούν ώστε να ανταποκρίνονται σε διαφορετικές ανάγκες — από χαρτογράφηση υψηλής ακρίβειας έως λειτουργία σε σύνθετα περιβάλλοντα.

Λειτουργίες Σάρωσης

Υποστηρίζει λειτουργίες σάρωσης Γραμμική, Αστεροειδή και Μη Επαναλαμβανόμενη, προσαρμοσμένες σε διαφορετικά επιχειρησιακά σενάρια:

• Γραμμική: Εξασφαλίζει πιο ομοιόμορφη κατανομή του νέφους σημείων, ιδανική για χαρτογράφηση εδάφους υψηλής ακρίβειας.

• Αστεροειδής: Ισορροπεί την ακρίβεια με πολλαπλές γωνίες σάρωσης και ικανότητα διείσδυσης, κατάλληλη για δασώδεις ή πυκνοκατοικημένες αστικές περιοχές.

• Μη Επαναλαμβανόμενη: Παρέχει πολλαπλές γωνίες σάρωσης και ευρύτερη κάλυψη, βελτιστοποιημένη για επιθεωρήσεις γραμμών μεταφοράς ρεύματος και άλλες σύνθετες δομικές αποτυπώσεις.

---

Διπλό Σύστημα Κάμερας Χαρτογράφησης RGB 100MP

Εξοπλισμένη με δύο αισθητήρες RGB 100MP 4/3 CMOS και μηχανικό κλείστρο, η Zenmuse L3 προσφέρει σημαντικά βελτιωμένη ακρίβεια και αποδοτικότητα.

Η τεχνική pixel binning υποστηρίζει αποτελεσματική ανάλυση 25MP με μεγαλύτερο μέγεθος εικονοστοιχείου, εξασφαλίζοντας ανώτερη απόδοση χρωμάτων ακόμη και σε συνθήκες χαμηλού φωτισμού. Οι διπλές κάμερες χαρτογράφησης RGB προσφέρουν οριζόντιο πεδίο θέασης (FOV) έως και 107°, επιτρέποντας σε κάθε λήψη να καλύπτει μεγαλύτερη περιοχή.
Ακόμη και με ποσοστό πλευρικής επικάλυψης LiDAR 20%, μπορείτε να συλλέγετε δεδομένα τόσο για ψηφιακούς ορθοφωτοχάρτες (DOM) όσο και για ψηφιακά μοντέλα εδάφους (DEM) σε μία μόνο πτήση, βελτιώνοντας σημαντικά την επιχειρησιακή αποδοτικότητα.

---

---

Η Ακρίβεια Συναντά την Αποδοτικότητα

Η Zenmuse L3 προσφέρει σημαντικές βελτιώσεις τόσο στην ακρίβεια του νέφους σημείων όσο και στα δεδομένα RGB, ανεβάζοντας παράλληλα την αποδοτικότητα σε νέα επίπεδα. Σε συνδυασμό με το DJI Matrice 400, μια μόνο πτήση μπορεί να καλύψει έως και 10 km², επιτρέποντας χαρτογράφηση υψηλής ακρίβειας έως και 100 km² την ημέρα. Τα αποτελέσματα μεγάλης κλίμακας και υψηλής ακρίβειας παρέχονται μέσα από μια ομαλή και αποδοτική ροή εργασίας.

Αποκλειστικό Σύστημα Υψηλής Ακρίβειας
Το αναβαθμισμένο σύστημα POS υψηλής ακρίβειας επιτυγχάνει ακρίβεια κατεύθυνσης 0,02° και ακρίβεια κλίσης 0,01°. Το ιδιοκατασκευασμένο σύστημα LiDAR προσφέρει επαναληψιμότητα μέτρησης 5 mm στα 150 m και υποστηρίζει συγχρονισμό χρόνου σε επίπεδο μικροδευτερολέπτου. Κάθε μονάδα υποβάλλεται σε αυστηρή εργοστασιακή βαθμονόμηση, ώστε να διασφαλίζονται σταθερά αξιόπιστα αποτελέσματα αποτύπωσης.

Ακρίβεια Δεδομένων LiDAR

Η κατακόρυφη ακρίβεια είναι καλύτερη από 3 cm σε ύψος 120 m, καλύτερη από 5 cm στα 300 m και καλύτερη από 10 cm στα 500 m, υποστηρίζοντας με ευκολία έργα χαρτογράφησης σε κλίμακες 1:500, 1:1000 και 1:2000. Το πάχος του νέφους σημείων που παράγει η Zenmuse L3 είναι μόλις το μισό εκείνου της Zenmuse L2, επιτρέποντας προηγμένη ανάλυση και εφαρμογές υψηλής ακρίβειας.

---

Ακρίβεια Φωτογραμμετρίας

Με τις διπλές κάμερες χαρτογράφησης RGB των 100MP, η Zenmuse L3 επιτυγχάνει ανάλυση εδάφους (GSD) 3 cm ακόμη και σε ύψος πτήσης 300 m. Ο συγχρονισμός θέσης σε πραγματικό χρόνο επιτρέπει τη λειτουργία χωρίς σημεία ελέγχου εδάφους (GCPs), εξασφαλίζοντας εικόνες υψηλής ποιότητας για ακριβή χαρτογράφηση.

---

Υψηλή Διείσδυση

Υψηλή Πυκνότητα Σημείων Εδάφους

Με μικρότερο σημείο λέιζερ και υψηλότερη ενέργεια ανά παλμό, η Zenmuse L3 προσφέρει ανώτερη ικανότητα διείσδυσης. Σε εφαρμογές όπως η χαρτογράφηση εδάφους, καταγράφει περισσότερα σημεία εδάφους με μεγαλύτερη πληρότητα, βελτιώνοντας σημαντικά την ακρίβεια και την ακεραιότητα των δεδομένων εδάφους για ακριβή προσαρμογή και ανακατασκευή επιφανειών.

---

Υψηλή Αποδοτικότητα

Όταν είναι τοποθετημένη στο DJI Matrice 400, η Zenmuse L3 προσφέρει εξαιρετική αποδοτικότητα. Σε ύψος πτήσης 300 m, μία μόνο πτήση μπορεί να καλύψει έως και 10 km², επιτρέποντας ημερήσια κάλυψη έως και 100 km².

---

Καταγράφει ταυτόχρονα δεδομένα LiDAR και RGB για τη δημιουργία μιας ποικιλίας χαρτογραφικών προϊόντων από μία μόνο πτήση, συμπεριλαμβανομένων DEM, DOM και άλλων.

---

Πλήρης Ολοκληρωμένη Λύση

Η Zenmuse L3 ενσωματώνεται άψογα στο οικοσύστημα της DJI, προσφέροντας μια ολοκληρωμένη λύση χαρτογράφησης από άκρο σε άκρο. Από τη συλλογή και επεξεργασία δεδομένων έως την εφαρμογή, αυτή η ενοποιημένη ροή εργασίας είναι πιο απλή στη χρήση και ευκολότερη στην εκμάθηση από τα παραδοσιακά πολυπλατφορμικά συστήματα, βοηθώντας τους χρήστες να ολοκληρώνουν αποδοτικά ένα ευρύ φάσμα εργασιών χαρτογράφησης

Συλλογή Δεδομένων

Η εφαρμογή DJI Pilot 2 προτείνει αυτόματα παραμέτρους πτήσης με βάση τις διαδρομές που ορίζει ο χρήστης και δημιουργεί διάγραμμα προφίλ πυκνότητας και διαγράμματα κατανομής νέφους σημείων πριν από την απογείωση, επιτρέποντας στους χρήστες να προεπισκοπούν τα αποτελέσματα του νέφους σημείων.

---

Η Zenmuse L3 βελτιώνει σημαντικά τη λειτουργία Power Line Follow, υποστηρίζοντας λειτουργίες σε ύψος έως 130 μέτρα. Χωρίς την ανάγκη παράκαμψης εμποδίων ή διασταύρωσης γραμμών, η Zenmuse L3 επιτρέπει την πλήρη συλλογή δεδομένων ηλεκτρικών διαδρόμων σε μία ευθεία πτήση, στις περισσότερες περιπτώσεις.

---

Το DJI Pilot 2 υποστηρίζει προβολή διαχωρισμένης οθόνης για οποιεσδήποτε δύο πηγές δεδομένων — νέφος σημείων, RGB ή Vision Assist — επιτρέποντας στους χρήστες να συνδυάζουν ελεύθερα τις απεικονίσεις ανάλογα με τις ανάγκες τους. Κατά τη λειτουργία Power Line Follow ή όταν οι κάμερες RGB είναι στραμμένες προς τα κάτω, το Vision Assist παρέχει οπτική απεικόνιση σε πραγματικό χρόνο προς τα εμπρός, μειώνοντας τους κινδύνους πτήσης και βελτιώνοντας τη συνολική αποδοτικότητα και ασφάλεια.

---

Υποστηρίζεται ανακατασκευή νέφους σημείων SLAM σε πραγματικό χρόνο με άμεσες προεπισκοπήσεις 2D και 3D κατά τη διάρκεια των επιχειρήσεων, επιτρέποντας στους χρήστες να παρακολουθούν την πρόοδο και να πραγματοποιούν μετρήσεις όσο συλλέγονται τα δεδομένα.
Τα αποτελέσματα του νέφους σημείων μπορούν επίσης να συγχρονίζονται άμεσα με το cloud μέσω του DJI FlightHub 2, για ταχεία ανταπόκριση και αξιολόγηση σε περιπτώσεις έκτακτης ανάγκης.

---

Τα αποτελέσματα νέφους σημείων της Zenmuse L3 είναι πλήρως συμβατά με το DJI FlightHub 2. Οι χρήστες μπορούν να προβάλλουν και να διαχειρίζονται τα δεδομένα νέφους σημείων σε πραγματικό χρόνο, να δημιουργούν εύκολα αναλυτικές διαδρομές πτήσης, να σημειώνουν και να κοινοποιούν σημεία ενδιαφέροντος, καθώς και να πραγματοποιούν προηγμένες μετρήσεις γραμμών και περιοχών απευθείας στο cloud.

---

Επεξεργασία Δεδομένων

Επεξεργασία Δεδομένων PPK

Το DJI Terra διαθέτει ισχυρές ενσωματωμένες δυνατότητες PPK (Post-Processed Kinematic), συμβατές με D-RTK 3 και δεδομένα από τυπικούς σταθμούς βάσης. Η πλατφόρμα υποστηρίζει τοπική επεξεργασία PPK για εικόνες RGB και LiDAR, προσφέροντας ακρίβεια θέσης σε επίπεδο εκατοστού, ακόμη και σε περιοχές με περιορισμένη συνδεσιμότητα δικτύου ή όπου το RTK δεν είναι διαθέσιμο.

---

LiDAR Gaussian Splatting

Το DJI Terra επιτρέπει την προηγμένη ανακατασκευή βασισμένη στη σύντηξη Gaussian Splatting των δεδομένων νέφους σημείων και RGB που συλλέγονται από την Zenmuse L3, βελτιώνοντας εντυπωσιακά τον ρεαλισμό και τη λεπτομέρεια των 3D μοντέλων. Αυτή η δυνατότητα διευρύνει το πεδίο εφαρμογών του LiDAR σε ποικίλα σενάρια χαρτογράφησης και προσφέρει αποτελέσματα 3D μοντέλων υψηλότερης ποιότητας.

---

Μοντελοποίηση με Βάση τη Σύντηξη Δεδομένων

Το DJI Terra επιτρέπει την βαθιά ενσωμάτωση των δεδομένων LiDAR και RGB. Με μία μόνο συλλογή δεδομένων, οι χρήστες μπορούν να δημιουργούν ταυτόχρονα υψηλής ακρίβειας νέφη σημείων, δισδιάστατους χάρτες (2D) και τρισδιάστατα πλέγματα (3D mesh models). Αυτή η προσέγγιση σύντηξης δεδομένων βελτιώνει σημαντικά την πληρότητα και τη λεπτομέρεια των μοντέλων, ιδιαίτερα σε περιβάλλοντα με σύνθετες δομές, όπως γέφυρες και υποσταθμοί. Καλύπτει πλήρως τις ανάγκες βιομηχανιών όπως η ενέργεια, οι μεταφορές και οι υποδομές.

---

Εφαρμογή Δεδομένων

Έξυπνο Φίλτρο

Το DJI Modify υποστηρίζει έξυπνη σημασιολογική ταξινόμηση των νέφους σημείων, διαχωρίζοντας αυτόματα έδαφος, βλάστηση, κτίρια, καλώδια, πυλώνες ηλεκτρικού ρεύματος και άλλα στοιχεία. Μετά την ταξινόμηση, οι χρήστες μπορούν να προσαρμόζουν αποτελεσματικά τις κατηγορίες χρησιμοποιώντας τα εργαλεία Γρήγορης Επιλογής (Quick Selection) και Επιλογής Δομής (Structure Selection), βελτιώνοντας περαιτέρω την ακρίβεια της ταξινόμησης και την αποδοτικότητα επεξεργασίας.

---

Εργαλείο Τομής (Profile Tool)

Το Profile Tool του DJI Modify επιτρέπει στους χρήστες να επιλέγουν με ευελιξία διατομές των μοντέλων νέφους σημείων, προσφέροντας διαισθητική ανάλυση των μεταβολών του εδάφους, των δομικών χαρακτηριστικών και των προφίλ ανύψωσης.

---

Ολοκληρωμένες Δυνατότητες Εξαγωγής Δεδομένων

Σε συνδυασμό με το DJI Modify, η Zenmuse L3 προσφέρει πολλαπλές και ευέλικτες μορφές εξόδου. Το DJI Modify δημιουργεί αυτόματα μια ευρεία γκάμα χαρτογραφικών προϊόντων από τα δεδομένα νέφους σημείων — όπως σημασιολογικά νέφη σημείων, DEM, TIN, πλέγματα σημείων και ισοϋψείς καμπύλες και υποστηρίζει πολυεπίπεδη απεικόνιση. Αυτές οι μορφές εξόδου καλύπτουν τις ποικίλες ανάγκες των ροών εργασίας μηχανικής και σχεδίασης που σχετίζονται με CAD.

---

Ολοκληρωμένη Λύση από Άκρο σε Άκρο

Προσφέρει μια πλήρη ροή εργασίας που καλύπτει τη συλλογή δεδομένων, την επεξεργασία και την εφαρμογή.

Ασφάλεια Δεδομένων

Η Zenmuse L3 υποστηρίζει κρυπτογράφηση κάρτας μνήμης CFexpress™, προσφέροντας ασφαλή προστασία των αποθηκευμένων δεδομένων και αποτρέποντας μη εξουσιοδοτημένη πρόσβαση ή κλοπή δεδομένων. Το Matrice 400 διαθέτει λειτουργία εκκαθάρισης αρχείων καταγραφής με ένα πάτημα και κρυπτογράφηση μετάδοσης βίντεο AES-256, διασφαλίζοντας περαιτέρω την εμπιστευτικότητα των δεδομένων.
