Όλο το Topo Tools. Τώρα όπως το χρειάζεστε.

Topo Tools

Τοπογραφία — η καθημερινή σας δουλειά

Η κύρια καρτέλα του Topo Tools συγκεντρώνει μέσα στο CAD όσα χρησιμοποιεί καθημερινά ο τοπογράφος: ζωντανά και σταθερά υπόβαθρα, ΚΑΕΚ και θεσμικά δεδομένα, σημεία πεδίου, γεωαναφερμένες εικόνες, μετασχηματισμούς συντεταγμένων, ισοϋψείς, πίνακες και εργαλεία σχεδίασης. Το ζητούμενο είναι ένα: να μην εγκαταλείπετε το σχέδιο για κάθε διαφορετική εργασία.

• Live Map μέσα στο CAD — ζωντανό υπόβαθρο που ακολουθεί pan και zoom, χωρίς να γεμίζει το DWG με εικόνες.

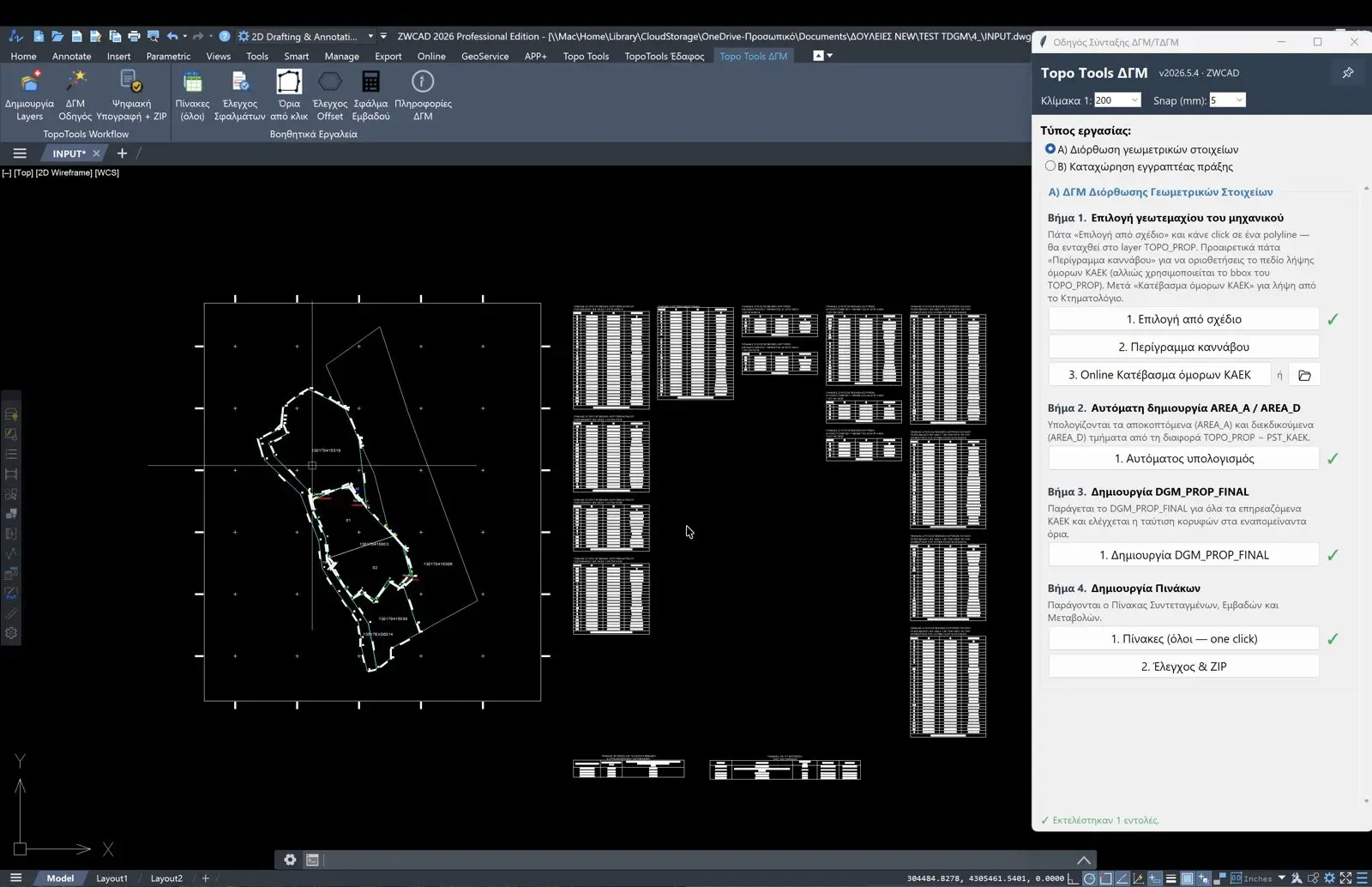

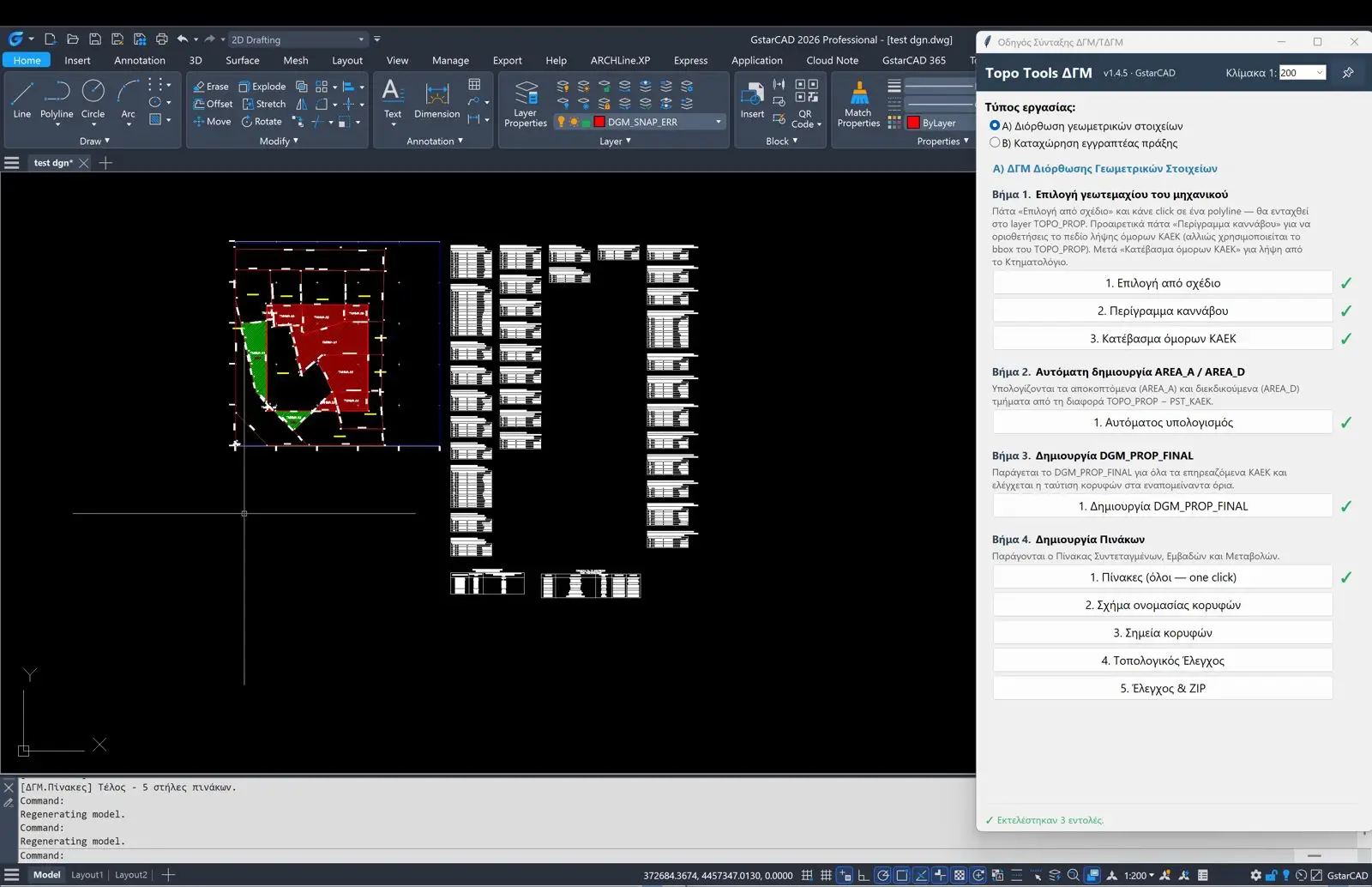

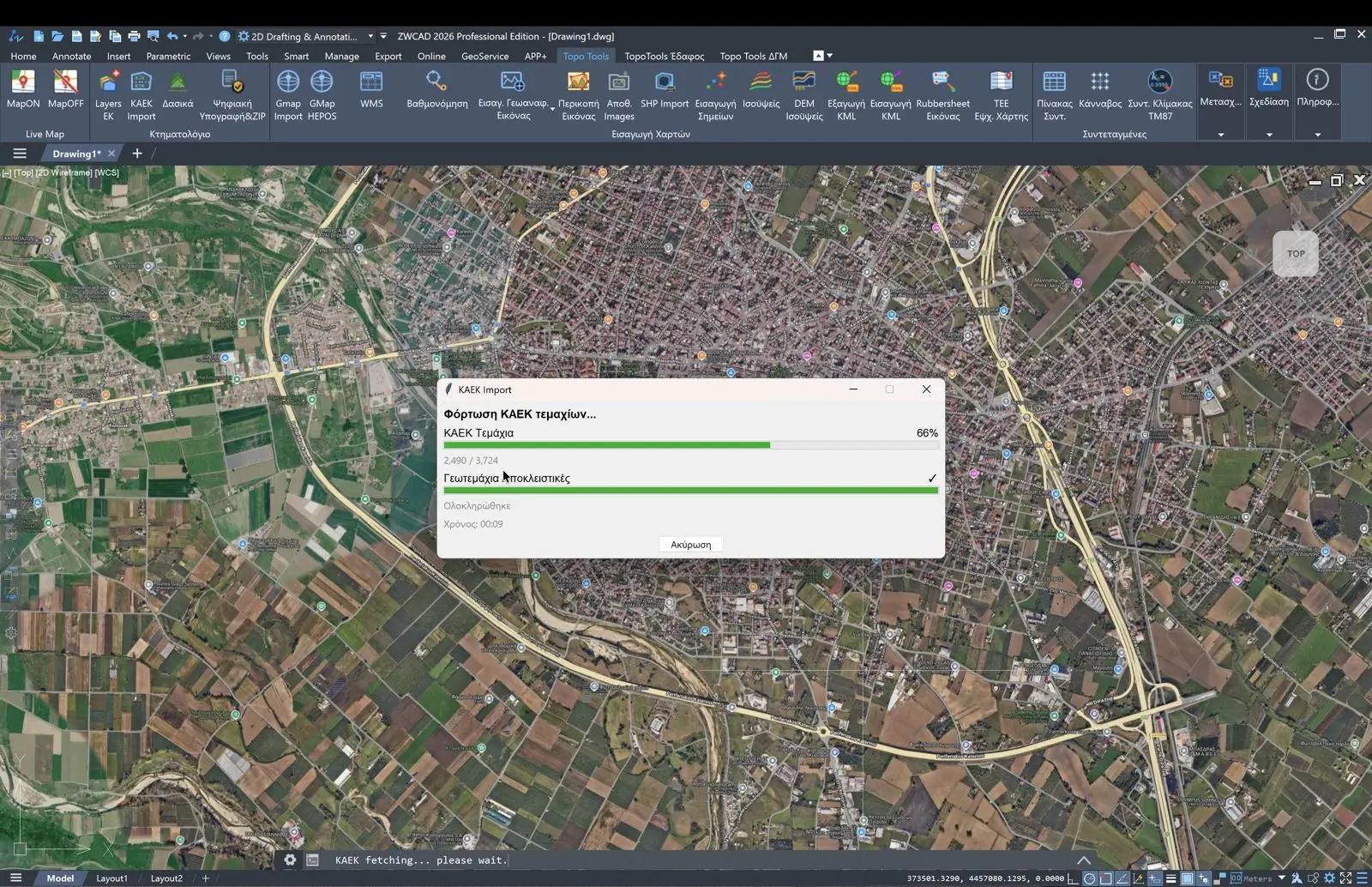

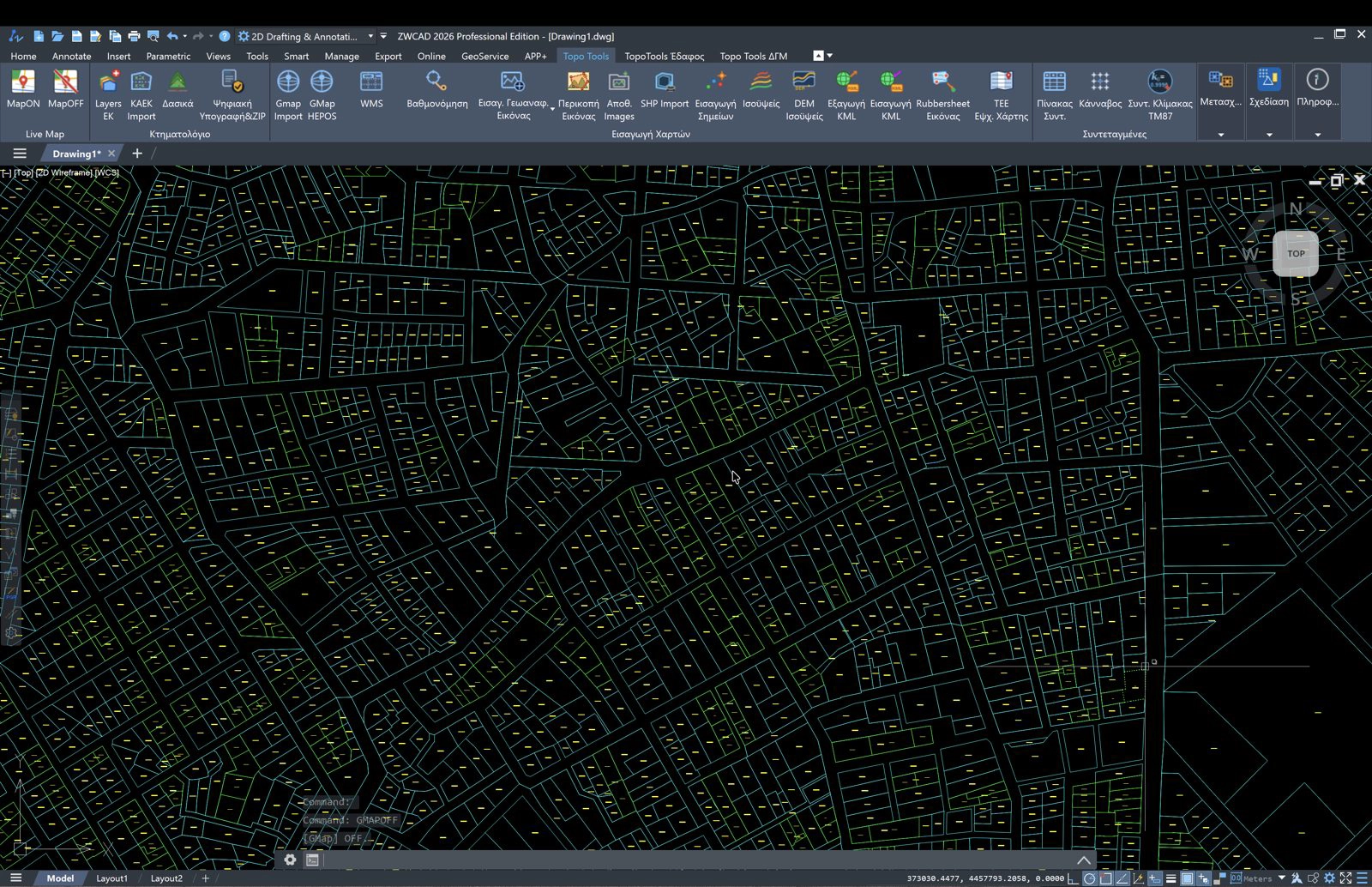

• ΚΑΕΚ απευθείας από το Ελληνικό Κτηματολόγιο με σωστή γεωαναφορά, ετικέτες και αποκλειστικές χρήσεις / κάθετες ιδιοκτησίες.

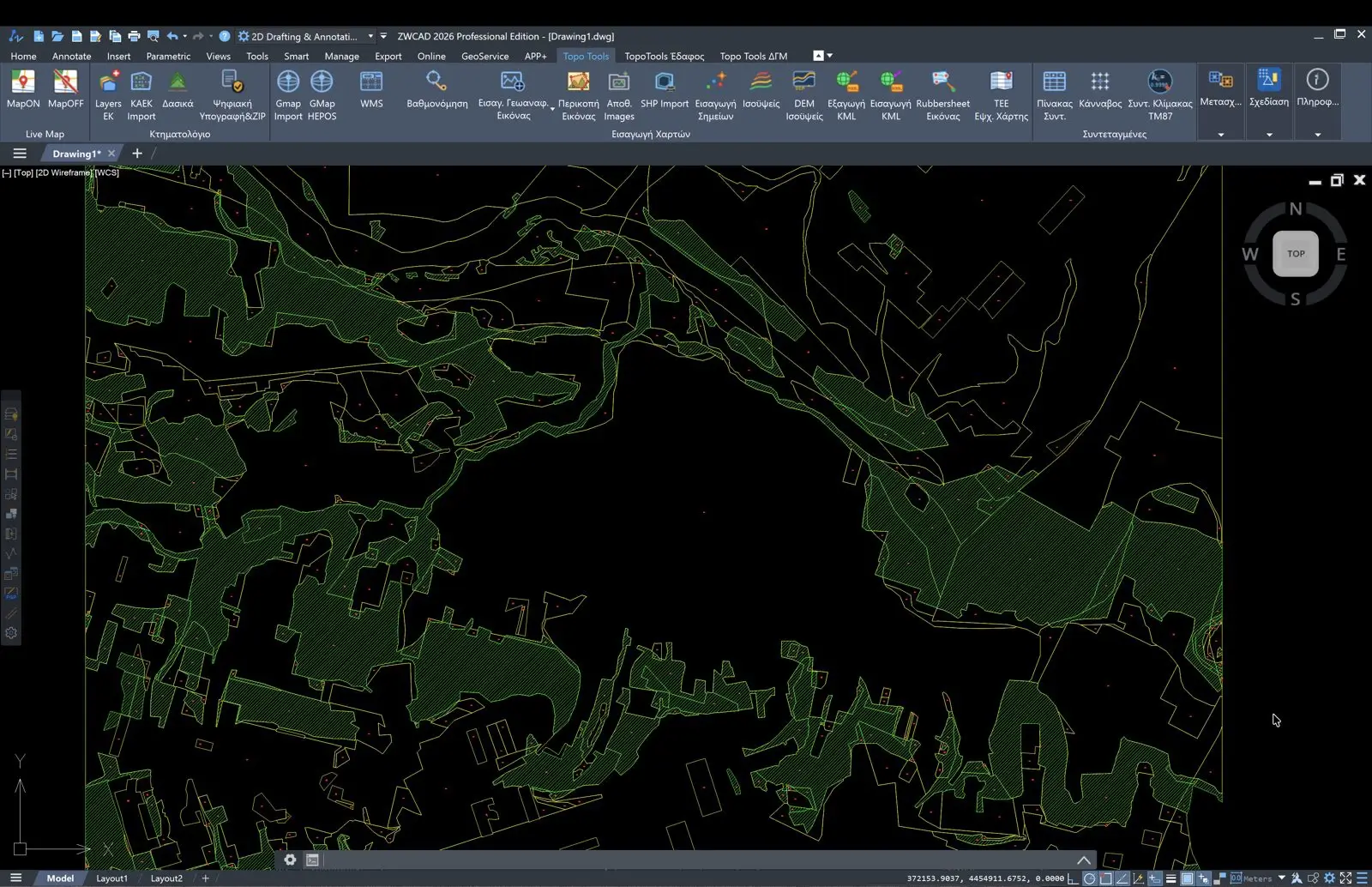

• Επίσημα υπόβαθρα και WMS Κτηματολογίου, δασικοί χάρτες και θεσμικά δεδομένα μέσα στο ίδιο σχέδιο.
• Ενιαίος Ψηφιακός Χάρτης ΤΕΕ — vector οντότητες για μέτρηση και raster υπόβαθρα / γεωαναφερμένα διαγράμματα για έλεγχο.

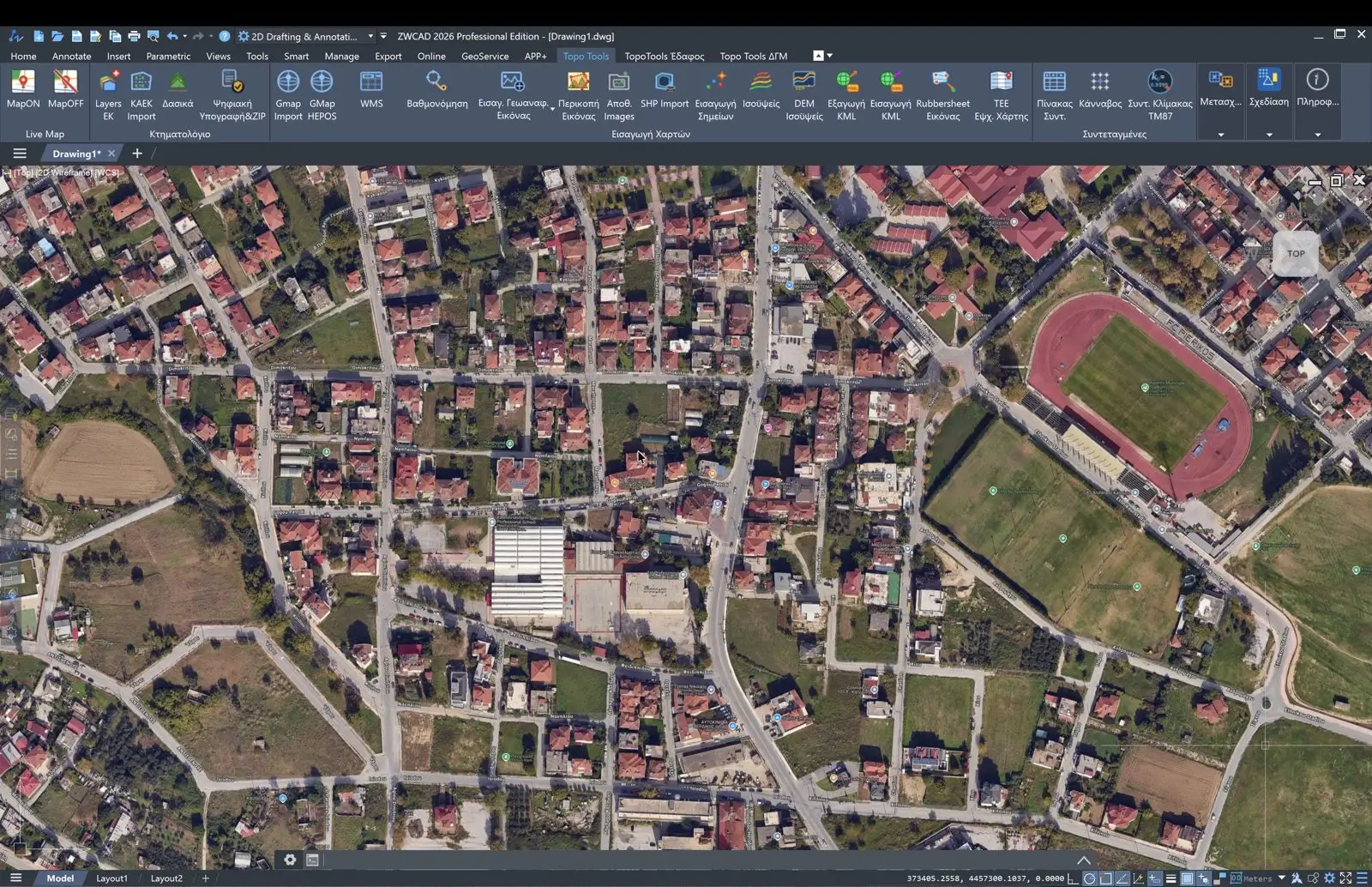

• Google / δορυφορικά υπόβαθρα σε ΕΓΣΑ87 και HEPOS, με δυνατότητα τοπικής βαθμονόμησης για HEPOS και αποθήκευση των διορθώσεων.
• Γεωαναφερμένες εικόνες — εισαγωγή, εξαγωγή με world file, πραγματική περικοπή και οργάνωση όλων των εικόνων δίπλα στο DWG για ασφαλή μεταφορά project.
• SHP, KML και σημεία πεδίου — Shapefile, Google Earth και TXT/CSV/XYZ από GNSS, Total Station ή άλλο όργανο.

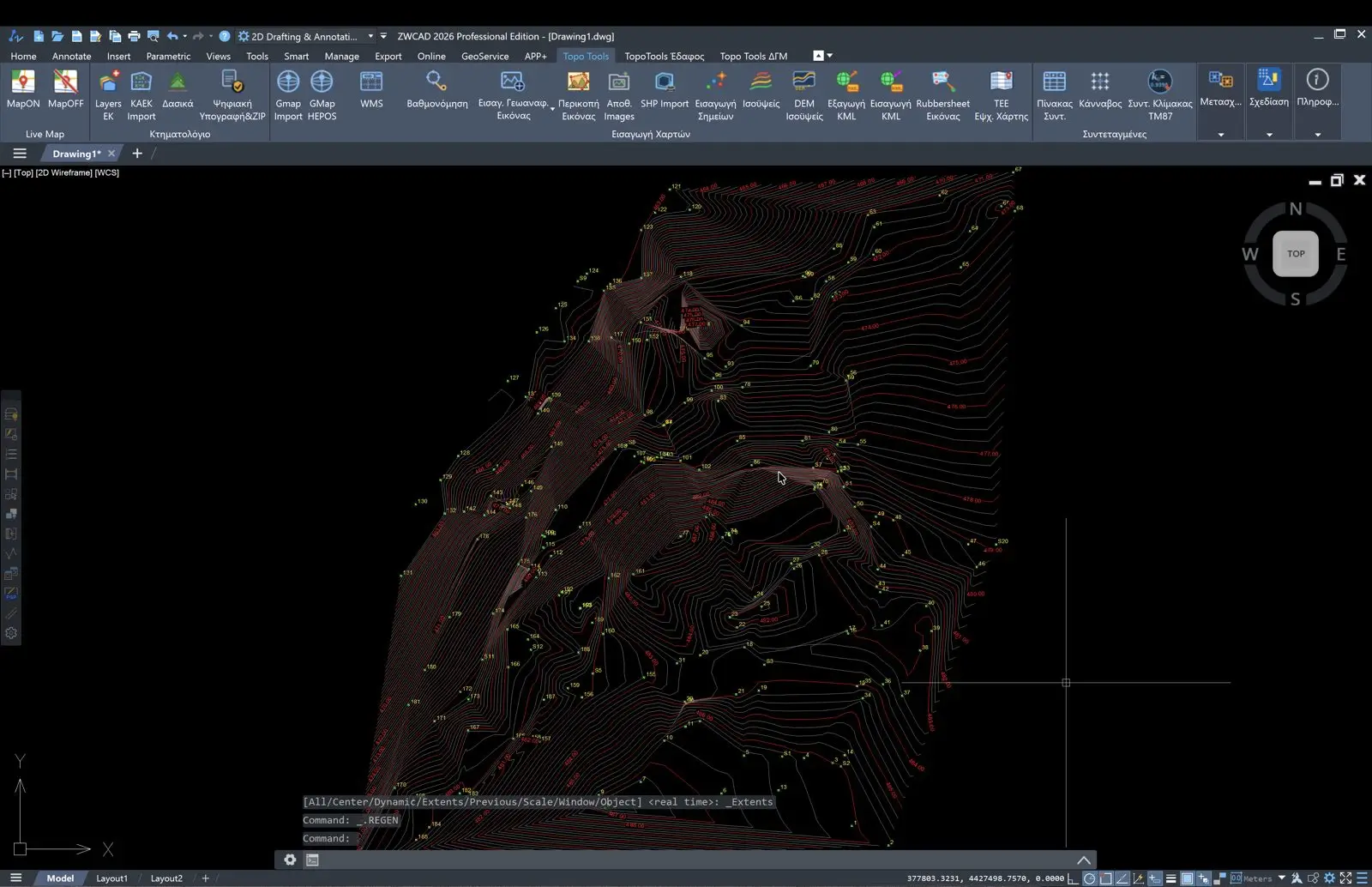

• Ισοϋψείς από σημεία ή απευθείας από DEM, με breaklines, κύριες / δευτερεύουσες καμπύλες και 2D ή 3D αποτέλεσμα.

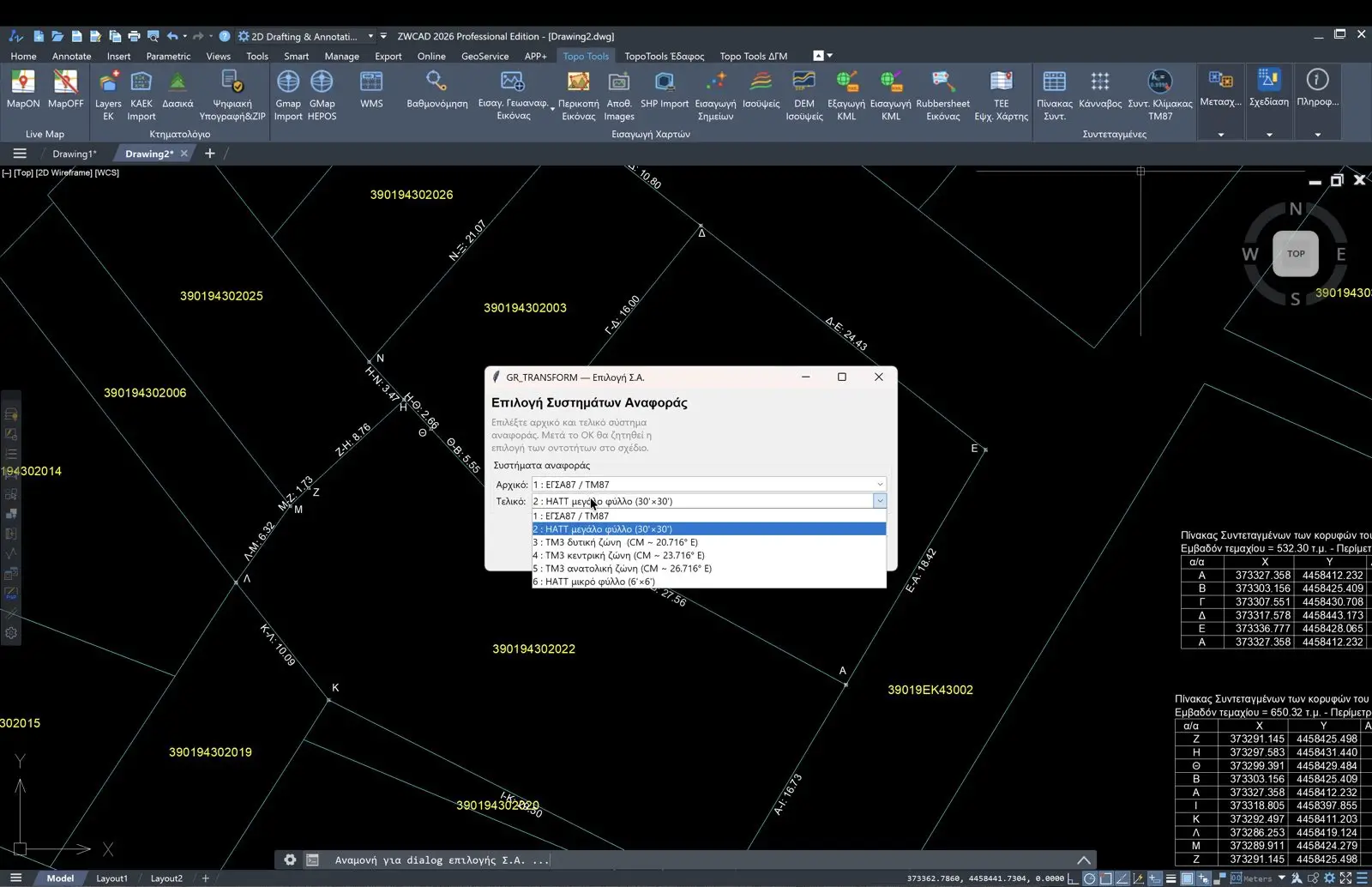

• Μετασχηματισμοί ολόκληρων σχεδίων μεταξύ ΕΓΣΑ87 / TM87, HATT μεγάλου και μικρού φύλλου και των τριών ζωνών TM3.

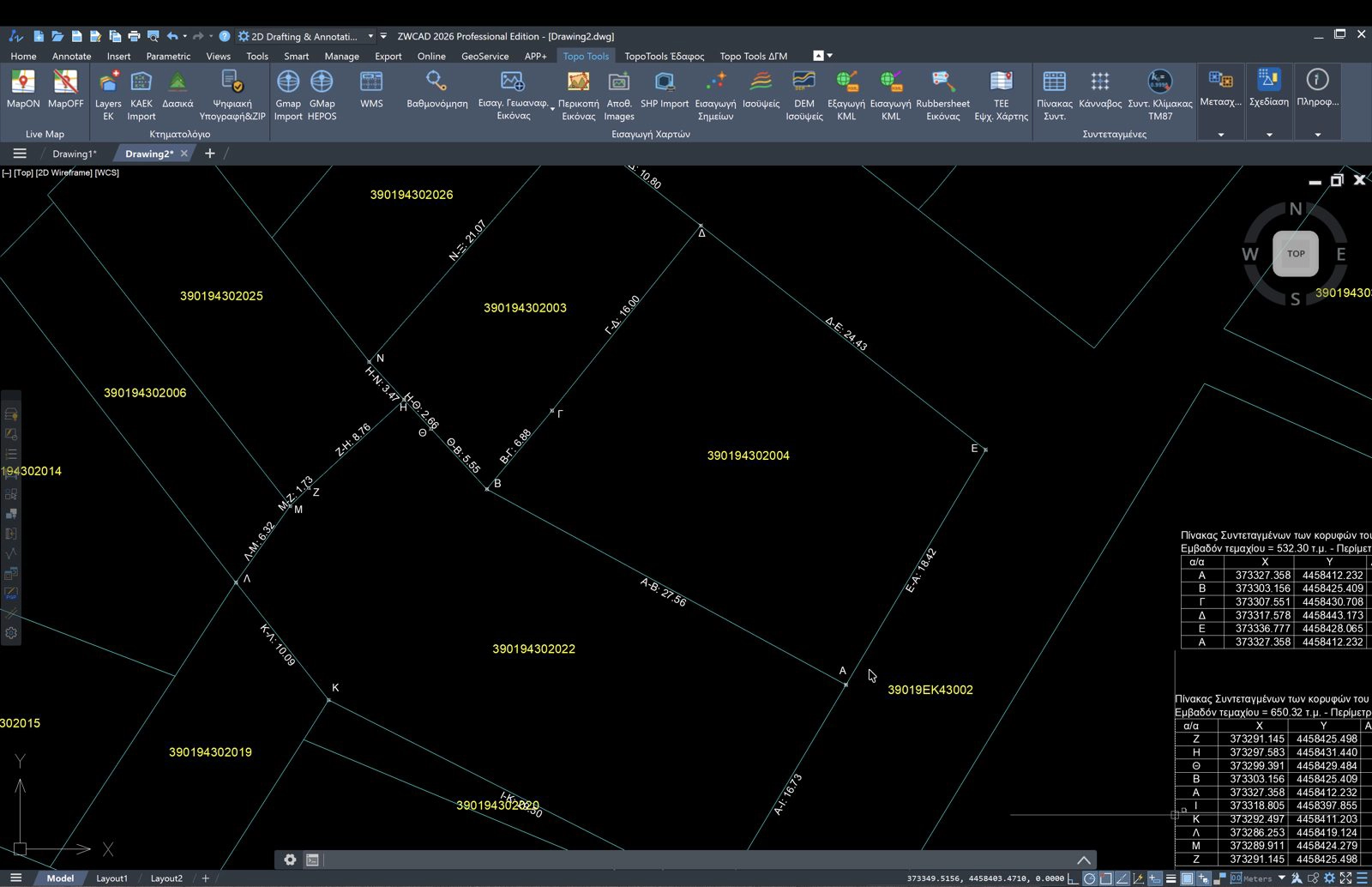

• Πίνακες συντεταγμένων και κάνναβος με εμβαδά, περιμέτρους, διαστάσεις πλευρών, προθέματα και ελεγχόμενη κλίμακα εκτύπωσης.
• Βιβλιοθήκη σχεδίασης με τοπογραφικά σύμβολα, γραμμοτυπίες, κείμενα και οδοσήμανση, προσαρμοσμένα στην κλίμακα του σχεδίου.
• Προετοιμασία ηλεκτρονικής υποβολής με DXF, SHA-512, PDF ψηφιακής υπογραφής και ZIP, όταν το workflow το απαιτεί.

Topo Tools Έδαφος

Από τα υψόμετρα σε επιφάνεια — και από την επιφάνεια σε τεχνικό αποτέλεσμα.

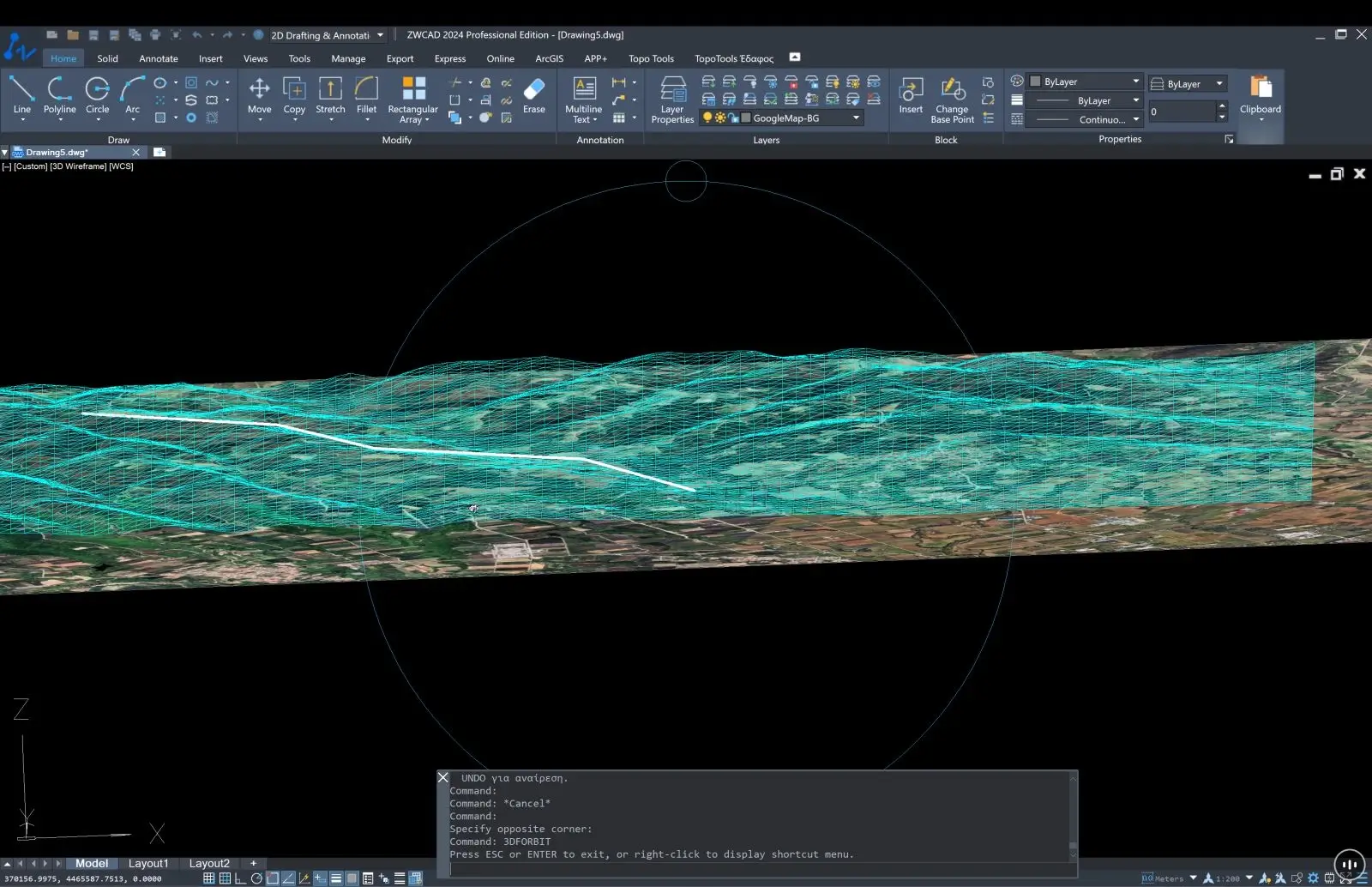

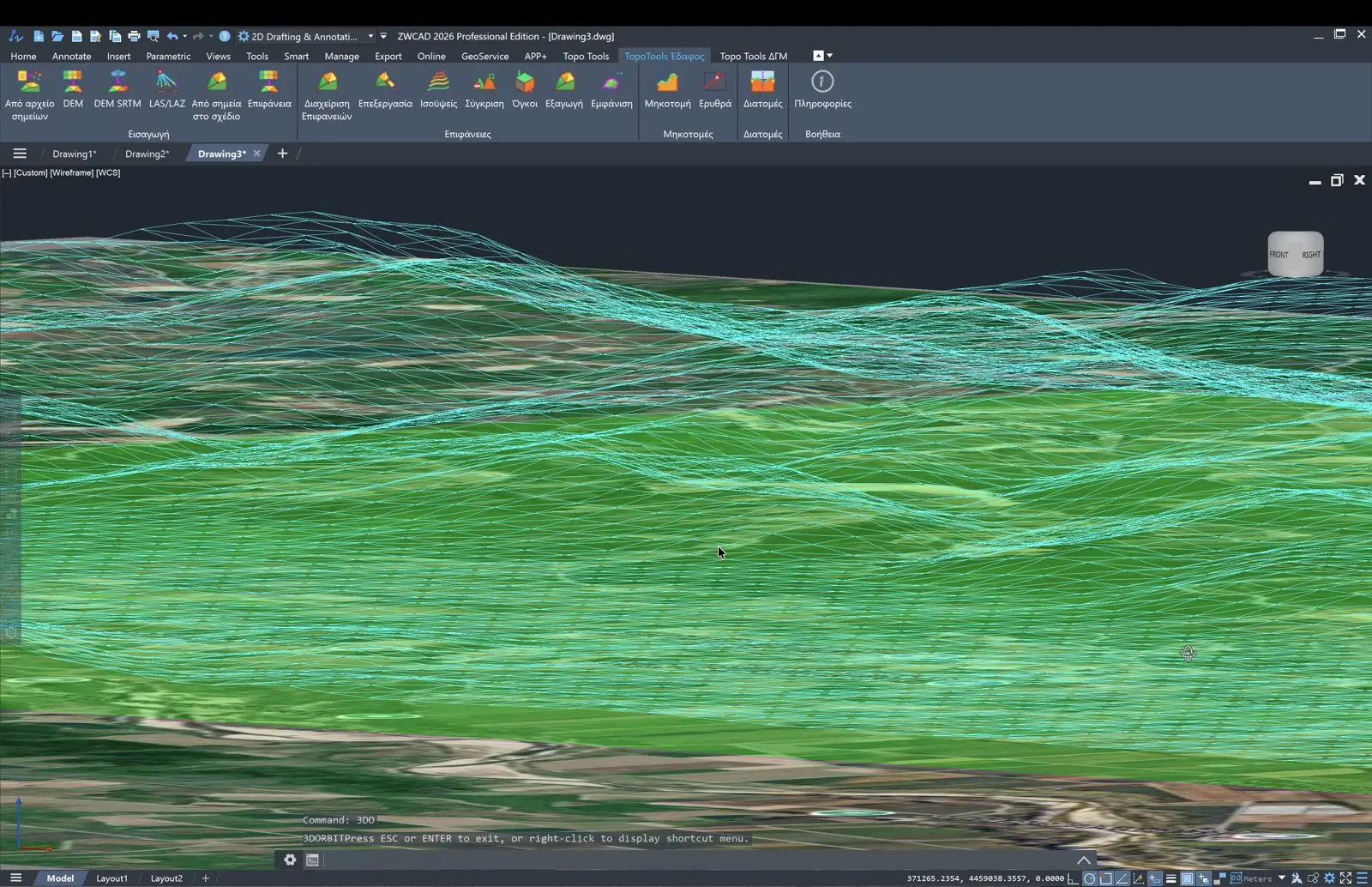

Το Topo Tools Έδαφος οργανώνει όλη τη ροή γύρω από μία βασική ιδέα: δημιουργείτε μία ή περισσότερες επιφάνειες TIN και στη συνέχεια χρησιμοποιείτε τις ίδιες επιφάνειες για ισοϋψείς, συγκρίσεις, εκσκαφές / επιχώσεις, μηκοτομές, ερυθρές και διατομές. Η εργασία παραμένει μέσα στο DWG και στο CAD που ήδη χρησιμοποιείτε.

Κύριες δυνατότητες

• Επιφάνεια από CSV/TXT/XYZ — εισαγωγή σημείων με αντιστοίχιση στηλών και άμεση τριγωνοποίηση όταν υπάρχουν 3D δεδομένα.
• DEM GeoTIFF / ASC σε επιφάνεια TIN, με ελεγχόμενη δειγματοληψία για μεγάλα αρχεία.

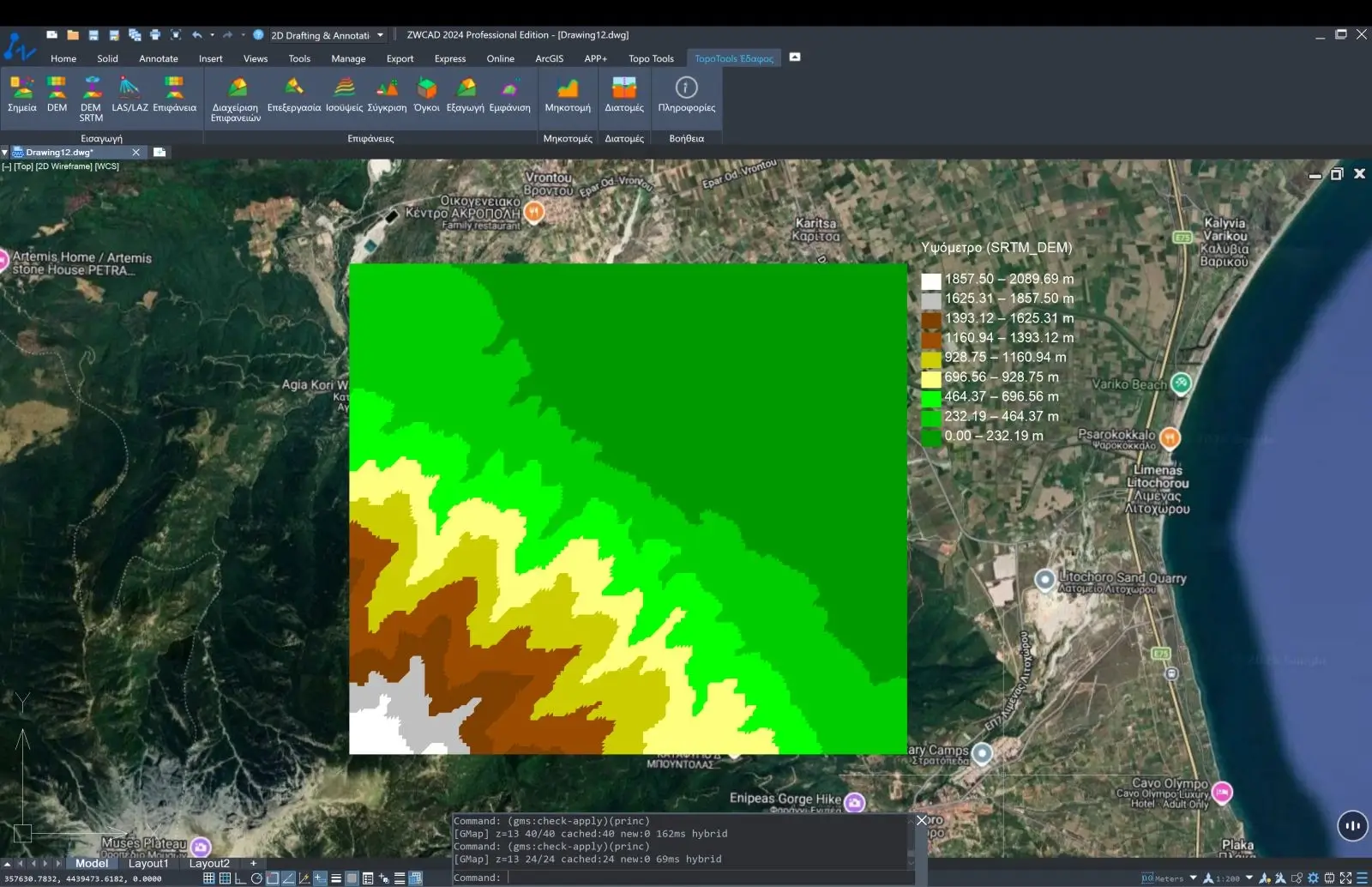

• Copernicus DEM 30 m / SRTM 30 m για προμελέτη ή περιοχές χωρίς αποτύπωση, με προαιρετική προσαρμογή υψομέτρων σε σημεία ΓΥΣ.
• LAS / LAZ από drone ή laser scanner με preview, decimation, επιλογή κλάσεων και δυνατότητα να κρατήσετε μόνο Ground (Class 2).
• Breaklines από την αρχή όταν δημιουργείτε επιφάνεια από σημεία του σχεδίου, για κράσπεδα, τάφρους, φρύδια πρανών και άλλες ασυνέχειες.
• Εισαγωγή υπάρχοντος TIN από 3DFACE χωρίς επανατριγωνοποίηση, καθώς και ανταλλαγή επιφανειών στη μορφή .ttsurf.
• Διαχείριση πολλαπλών επιφανειών με όνομα, layer, χρώμα, ορατότητα, κατάσταση και διαφορετικούς τρόπους απεικόνισης.
• Επεξεργασία επιφάνειας: προσθήκη / διαγραφή σημείων, breaklines, outer boundary, holes, swap edge, διαγραφή τριγώνων και rebuild.

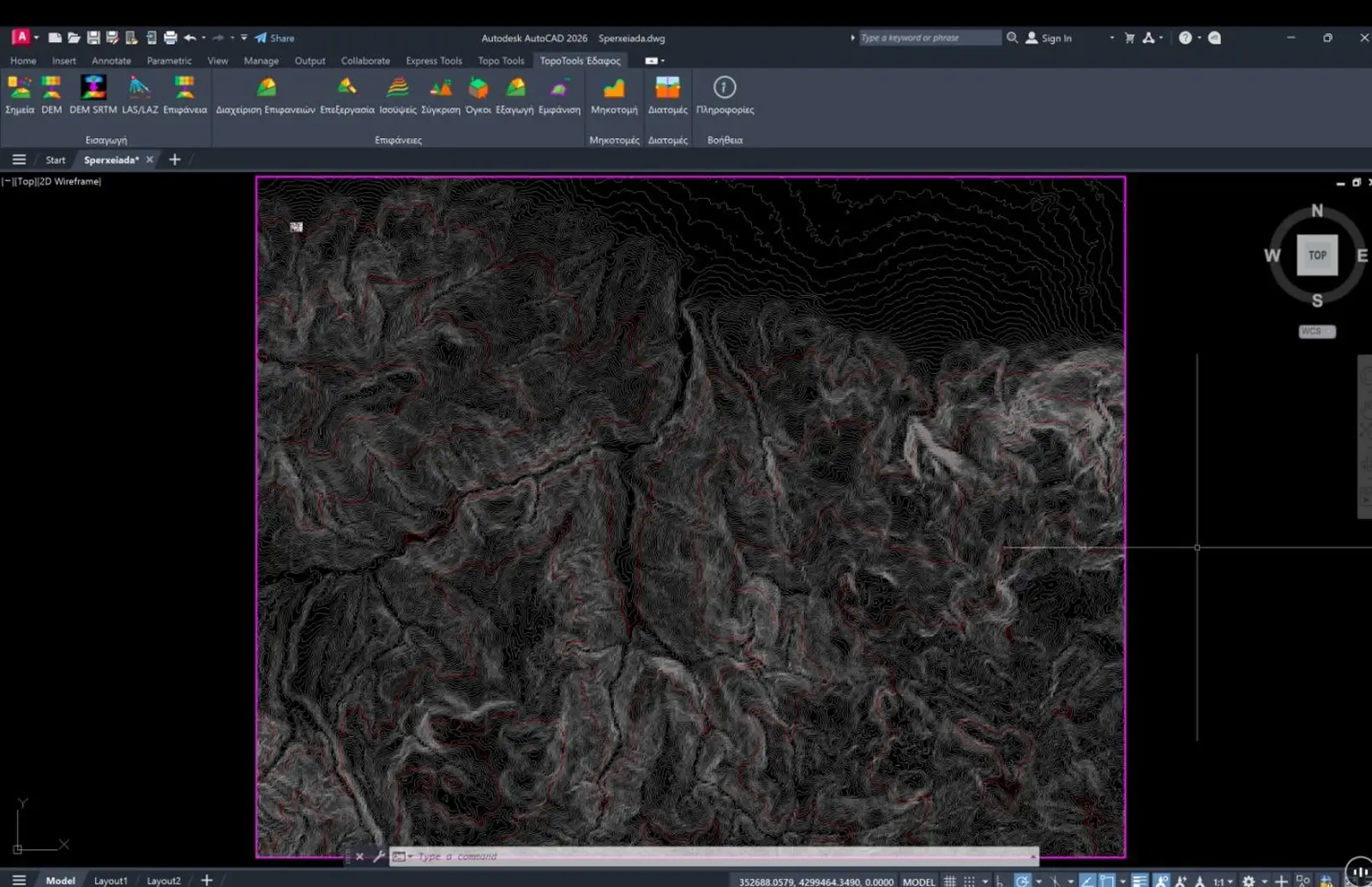

• Ισοϋψείς με ρυθμίσεις για πραγματικά δεδομένα — ισοδιάσταση, major contours, smoothing, simplification, noise smoothing και 2D / 3D output.
• Σύγκριση δύο επιφανειών με χρωματικό χάρτη Δz και αριθμητικά αποτελέσματα cut / fill.
• Όγκοι Surface → Surface ή Surface → επίπεδο Z, με boundary / δακτύλιο, heatmap και αναφορά ογκομέτρησης σε Word.

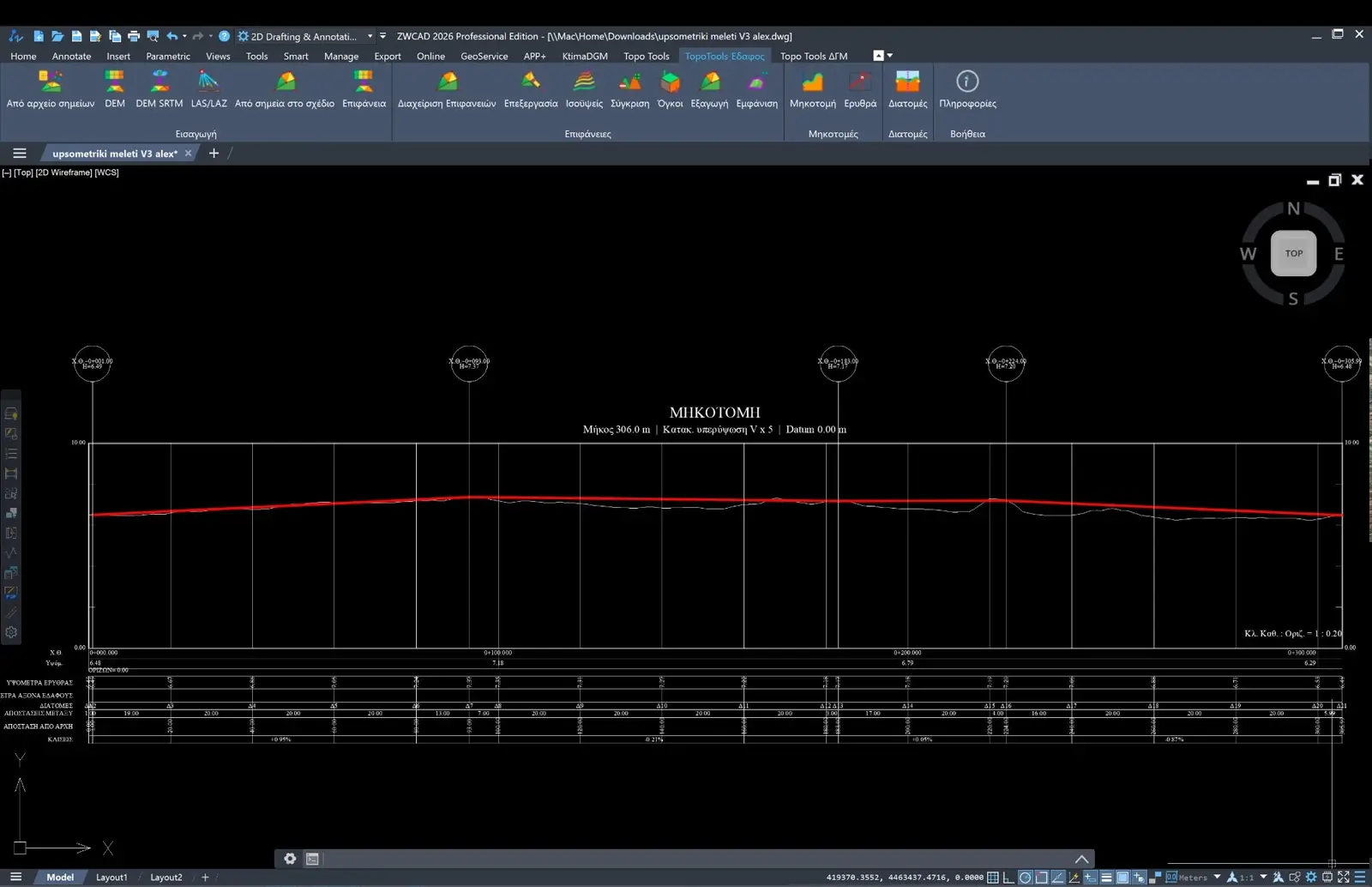

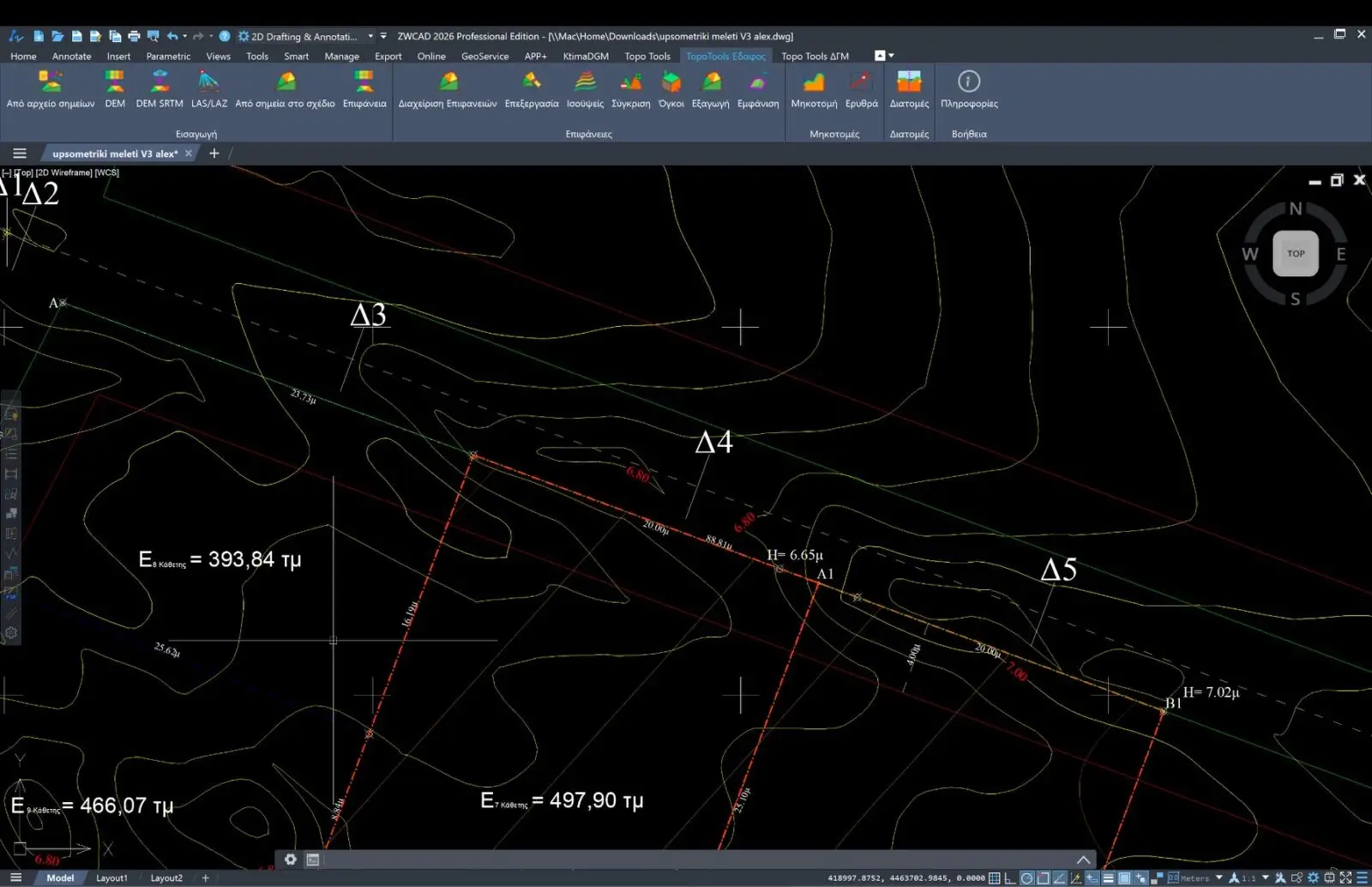

• Μηκοτομή, ερυθρά και διατομές με άξονα, κατακόρυφη κλίμακα, σημεία καμπής και αυτόματη διάταξη εγκάρσιων τομών.
• Εξαγωγή επιφάνειας σε .ttsurf, DXF 3DFACE ή GeoTIFF + TFW για ανταλλαγή με άλλους χρήστες, CAD ή GIS.
