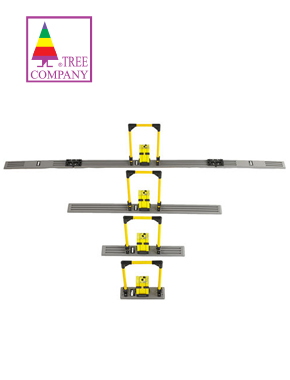

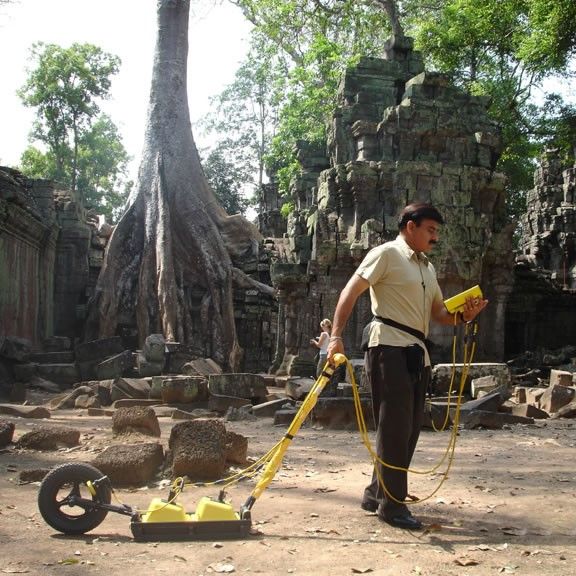

pulseEKKO PRO

Το γεωραντάρ pulseEKKO PRO της Sensors & Software έχει σχεδιαστεί για να ικανοποιεί κάθε επαγγελματική ανάγκη στο χώρο των GPR, ανταποκρινόμενο σε μια ευρεία γκάμα εφαρμογών ανάλυσης υπεδάφους.

Διαθέτει:
• Εύρος λειτουργίας επιλέξιμο από 12,5 MHz έως 1000 MHz για τη βελτιστοποίηση του συστήματος χωρικής ανάλυσης που απαιτείται με βάση το μέγεθος και το βάθος στόχου εξερεύνησης.
• Πλήρη διστατικό σχεδιασμό που επιτρέπει τη χρήση διαφόρων κεραιών και κατευθύνσεων για προηγμένες μορφές έρευνας, όπως: multi-offset, transillumination and multi-polarization.
• Επιλεγμένα δομικά στοιχεία που μπορούν να ρυθμιστούν με διαφορετικούς τρόπους προκειμένου να επιτευχθεί η μέγιστη πρακτικότητα στις εργασίες πεδίου.

Πλήρως παραμετροποιήσιμο
Το γεωραντάρ pulseEKKO PRO της Sensors & Software είναι πλήρως παραμετροποιήσιμο καθώς ανάλογα με την επιθυμητή εφαρμογή μπορεί να διαθέτει:
• Εναλλάξιμες κεραίες με πλάτη συχνοτήτων ανίχνευσης: 12,5 , 25 , 50 , 100 και 200 MHz.
• Πλάτη συχνοτήτων των 250, 500 και 1000 MHz για τα θωρακισμένα σετ μετατροπέων (shielded transducer sets).

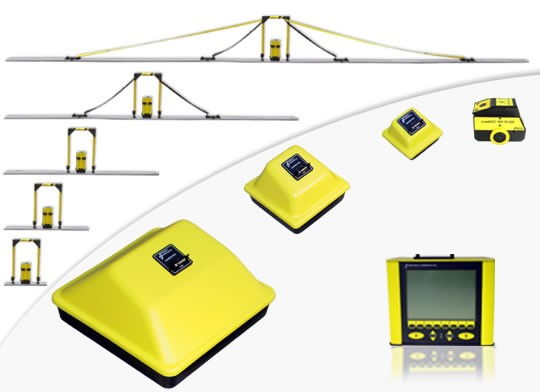

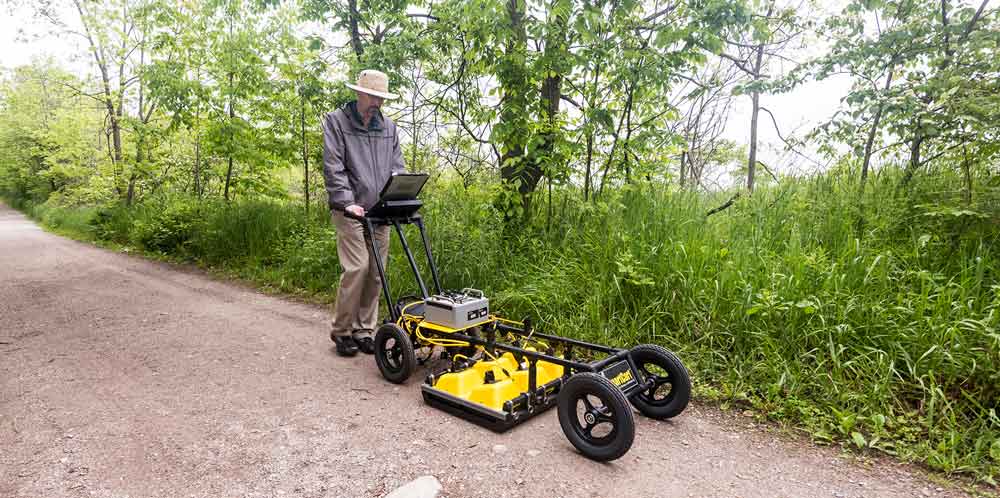

Μέρη - Εξαρτήματα γεωραντάρ pulseEKKO PRO

Α. Κέντρο Ελέγχου (Control Center)

Το κέντρο ελέγχου αποτελεί την κεντρική μονάδα επεξεργασίας και οπτικοποίησης των δεδομένων καταγραφής.

Β. Ηλεκτρονικά Κεραιών (Antenna Electronics)

Τα ηλεκτρονικά κεραιών αποτελούν το συνδετικό κρίκο μεταξύ των υποστηριζόμενων κεραιών και της κεντρικής μονάδας του συστήματος.

Γ. Κεραίες (Antennas)

Η επιλογή των κεραιών εξαρτάται από τη φύση της κάθε εφαρμογής ανάλυσης υπεδάφους. Οι διαφορετικές επιλογές κεραιών καθιστούν το pulseEKKO PRO ιδανικό γεωραντάρ για κάθε εφαρμογή.

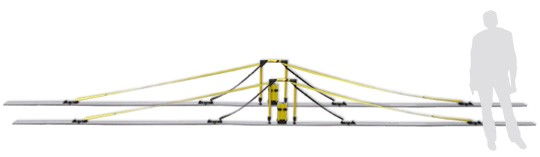

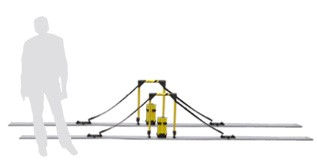

12.5 MHz Antennas

• Antenna's length: 8m
• Nominal spatial resolution length: 2m


Εφαρμογές: Γεωλογικές εφαρμογές μεγάλου βάθους

25 MHz Antennas

• Antenna's length: 4m
• Nominal spatial resolution length: 1m


Εφαρμογές: Γεωλογικές εφαρμογές

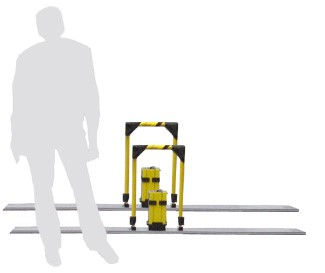

50 MHz Antennas

• Antenna's length: 2m
• Nominal spatial resolution length: 0.5m or better



Εφαρμογές: Γεωλογικές εφαρμογές, Γεωτεχνικές εφαρμογές, Γεωυδρολογικές εφαρμογές

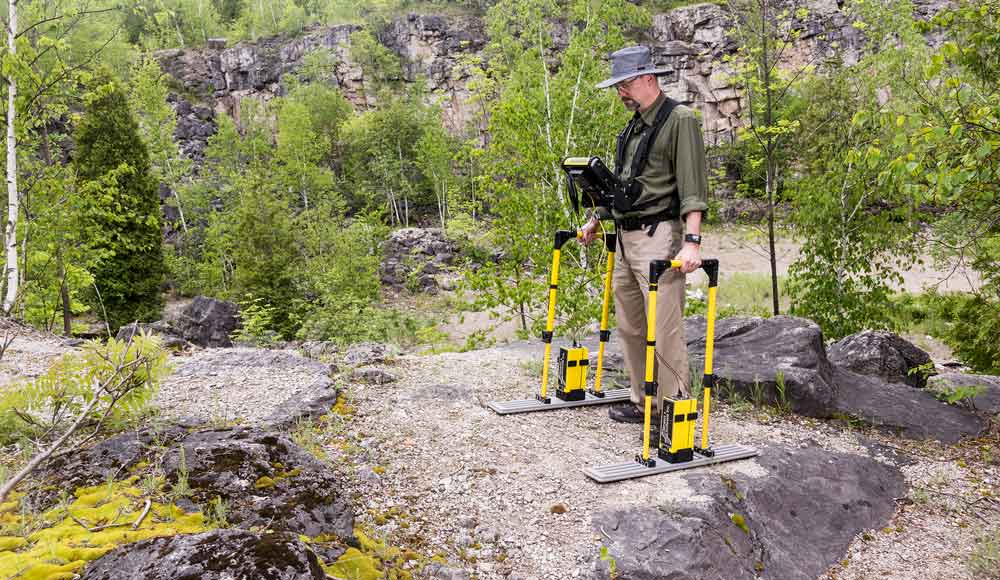

100 MHz Antennas

• Antenna's length: 1m
• Nominal spatial resolution length: 0.25m



Εφαρμογές: Γεωλογικές εφαρμογές, Γεωτεχνικές εφαρμογές

200 MHz Antennas

• Antenna's length: 0.5m
• Nominal spatial resolution length: 0.125m



Εφαρμογές: Γεωτεχνικές εφαρμογές, Αρχαιολογικές εφαρμογές

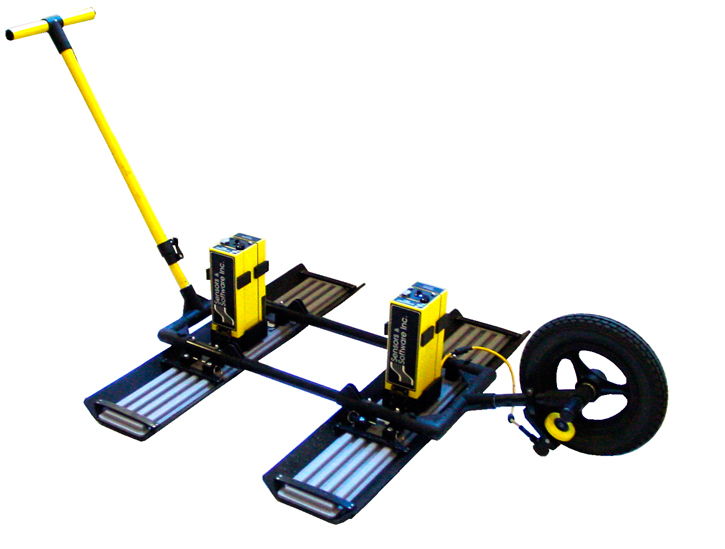

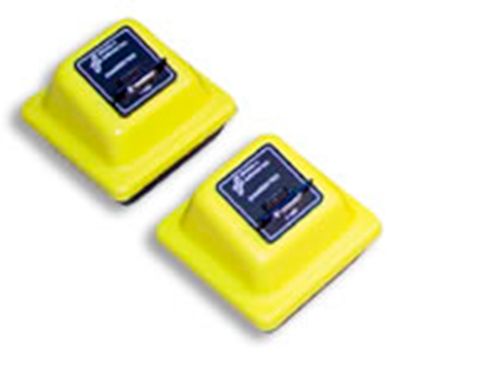

Δ. Μετατροπείς (Transducers)

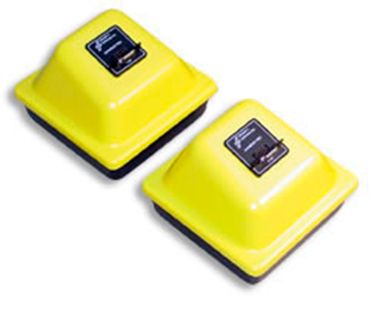

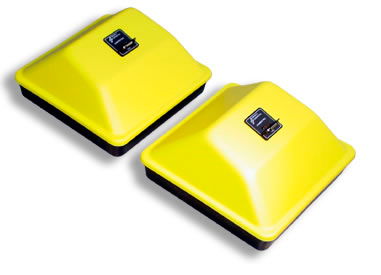

250 MHz Transducers

• Transducer footprint: 0.3m x 0.3m
• Nominal spatial resolution length: 0.1m



Εφαρμογές:
• Γεωτεχνικές
• Ιατροδικαστικές
• Αρχαιολογικές
• Εντοπισμός θαμμένων αντικειμένων

500 MHz Transducers

• Transducer footprint: 0.15m x 0.15m
• Nominal spatial resolution length: 0.05m



Εφαρμογές:
• Μηχανικές
• Ιατροδικαστικές
• Αρχαιολογικές
• Εντοπισμός θαμμένων αντικειμένων

1000 MHz Transducers

• Transducer footprint: 0.08m x 0.08m
• Nominal spatial resolution length: 0.02m



Εφαρμογές:
• Τεχνικά έργα υποδομής
• Αρχαιολογικές
• Στρατιωτικές
• Ιατροδικαστικές

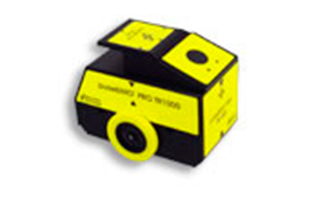

TR1000 Transducer

• Transducer footprint: 0.13m x 0.19m
• Nominal spatial resolution length: 0.02m



Εφαρμογές:
• Τεχνικά έργα υποδομής
• Αρχαιολογικές
• Στρατιωτικές
• Ιατροδικαστικές

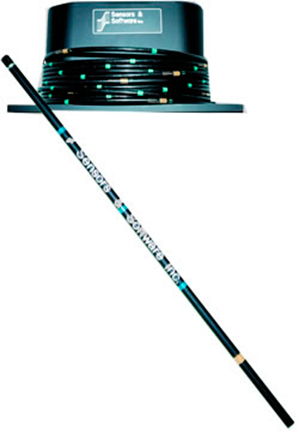

Ε. Κεραίες Γεώτρησης (Borehole Antennas)

Οι Κεραίες Γεώτρησης επιτρέπουν στο χρήστη του pulseEKKO PRO να ελέγχει περιοχές μη προσβάσιμες σε παραδοσιακού τύπου κεραίες.

Diameter: 0.03m

50 MHz

Antenna's length: 1.84m
Nominal spatial resolution length: 0.5m

100 MHz

Antenna's length: 1.44m
Nominal spatial resolution length: 0.25m

200 MHz

Antenna's length: 1.21m
Nominal spatial resolution length: 0.125m

Μοναδικές τεχνολογίες

1. Τεχνολογία DETS (Digital Equivalent Time Sampling)

2. Τεχνολογία Active Compensation for Temperature and Supply Voltage

3. Τεχνολογία DynaQ Signal Processing

Μοναδικά Τεχνικά Χαρακτηριστικά

1. Maximum system performance: 186 dB
2. Programmable time window: 500 ps έως 200.000 ns
3. Points per trace: 10 έως 31,000
4. Hardware Stacking: 2n – 1 to 32.768 times.
5. Receiver Sensitivity: 1,5 μV lsb
6. Data Recording: 16 bit
7. Environmental Protection: IP66
