3D Sonar Visualizer™
F3D-S

3D Sonar Visualizer™ F3D-S
3D Sonar Visualizer™ F3D-S

Το 3D Sonar Visualizer ™ F3D-S είναι ένα νέο προϊόν που λειτουργεί σε συνδυασμό με το FSV-25 / FSV-25S για την εμφάνιση 3D πληροφοριών (3 διαστάσεις).

Σε συνδυασμό με τη Hull Unit του υπάρχοντος σόναρ, επεξεργάζεται τις πληροφορίες με μοναδικό τρόπο με σκοπό την εμφάνιση των δεδομένων (ψάρια, κορυφές, βυθός) σε ευανάγνωστη τρισδιάστατη προβολή. Μπορείτε να αφαιρέσετε τον βυθό από την απεικόνιση, έτσι ώστε να βλέπεται όποια πληροφορία θέλετε π.χ τα ψάρια.

Share:

Το 3D Sonar Visualizer™ F3D-S είναι ένα νέο προϊόν που λειτουργεί σε συνδυασμό με το FSV-25 / FSV-25S για την εμφάνιση 3D πληροφοριών (3 διαστάσεις).

Σε συνδυασμό με τη Hull Unit του υπάρχοντος σόναρ, επεξεργάζεται τις πληροφορίες με μοναδικό τρόπο με σκοπό την εμφάνιση των δεδομένων (ψάρια, κορυφές, βυθός) σε ευανάγνωστη τρισδιάστατη προβολή. Μπορείτε να αφαιρέσετε τον βυθό από την απεικόνιση, έτσι ώστε να βλέπεται όποια πληροφορία θέλετε π.χ τα ψάρια.
Δείτε ξεκάθαρα το μέγεθος και το σχήμα των Midwater ψαριών για να αξιολογήσετε με τον καλύτερο τρόπο την εργασία σας.



Επισκόπηση οθόνης

3D Sonar Visualizer™ F3D-S

Λειτουργία 3D-View

Η λειτουργία 3D-View σάς επιτρέπει να βλέπετε το περιβάλλον από όλες τις γωνίες. Είναι το ιδανικό εργαλείο για ακριβή τρισδιάστατη αναπαράσταση της περιοχής.


3D Sonar Visualizer™ F3D-S

Λειτουργία κάτοψης

Η λειτουργία Top-View εμφανίζει όλες τις ηχώ σε ένα οριζόντιο επίπεδο γύρω από το πλοίο. Αυτή η λειτουργία σάς επιτρέπει να αξιολογείτε με ακρίβεια την οριζόντια απόσταση από τα ψάρια και να γνωρίζετε την κατεύθυνση τους με ακρίβεια.


3D Sonar Visualizer™ F3D-S

Λειτουργία πλάγιας όψης

Η λειτουργία πλάγιας όψης εμφανίζει όλες τις ηχώ σε ένα κάθετο επίπεδο όπως φαίνεται από την πρύμνη του πλοίου. Όταν είναι ενεργοποιημένη η λειτουργία "Περιστροφή κάτοψης / πλάγιας προβολής", αυτή η εικόνα κάθετης απεικόνισης συνδέεται με το σημείο προβολής της λειτουργίας 3D-View. Αυτή η λειτουργία χρησιμοποιείται για τη μέτρηση του βάθους των ψαριών.


3D Sonar Visualizer™ F3D-S

Λειτουργία Vslice-View

Η λειτουργία Vslice-View δείχνει τις ηχώ σε κατακόρυφο επίπεδο και σε συγκεκριμένο προσανατολισμό, όπως και οι κατακόρυφοι echoes του FSV-25 / 25S. Μπορεί να εμφανίσει κάθετα επίπεδα σε δύο διαφορετικές κατευθύνσεις. Η λειτουργία Vslice-View είναι πολύ χρήσιμη για την προβολή της ηχώ σε κατακόρυφο επίπεδο σε μια συγκεκριμένη κατεύθυνση. Επιπλέον, καθιστά δυνατή τη σύγκριση του βάθους δύο σημείων ενδιαφέροντος που βρίσκονται σε δύο διαφορετικές κατευθύνσεις.


3D Sonar Visualizer™ F3D-S

Χαρακτηριστικά

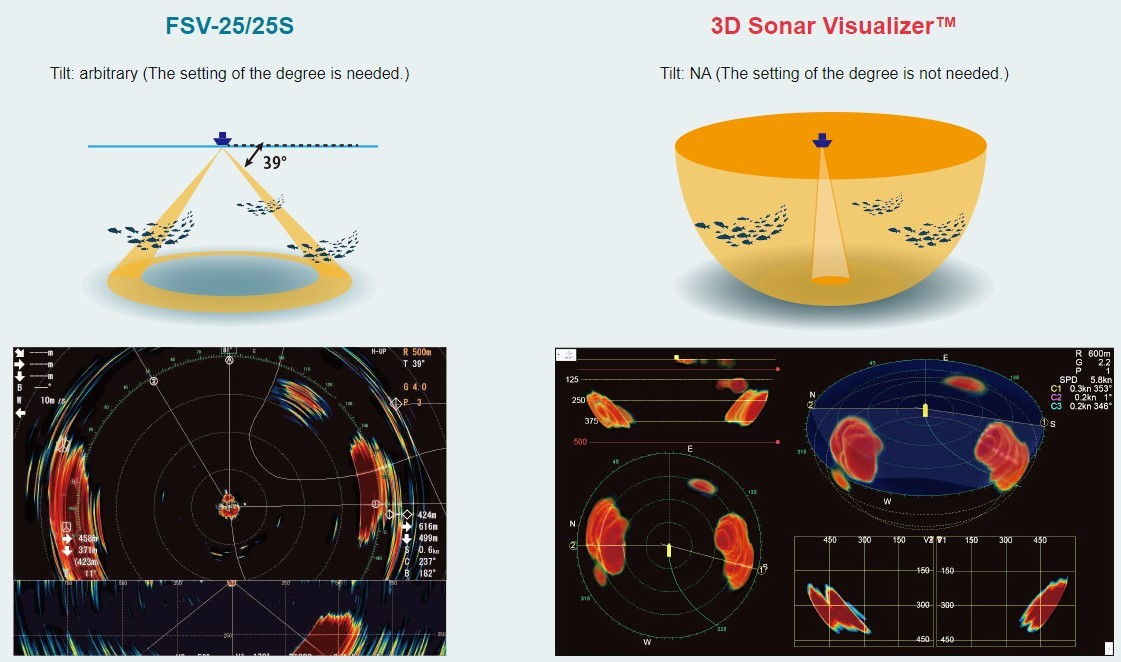

Σύγκριση μεταξύ συμβατικού 2D Sonar και 3D Sonar Visualizer™
Στην προβολή 2D ενδεχομένως να είναι δύσκολο να κατανοήσετε καθαρά το ύψος ή το βάθος των ψαριών χωρίς προσεκτική χρήση του ελέγχου κλίσης. Αυτό γίνεται ακόμη πιο δύσκολο σε ρηχά νερά. Η χρήση του 3D Sonar Visualizer ™ F3D-S σας επιτρέπει να αφαιρέσετε τον βυθό από την εικόνα και να αποκτήσετε μια σαφέστερη απεικόνιση του σχήματος, του ύψους και του βάθους των ψαριων.
Επιπρόσθετα, το 3D Sonar Visualizer ™ F3D-S σας επιτρέπει να δείτε με σαφήνεια τον τρόπο με τον οποίο βρίσκεται το κοπάδι ψαριών σε σχέση με το σκάφος, τόσο κατά μήκος, όσο και πάνω από το έδαφος του βυθού.


3D Sonar Visualizer™ F3D-S
*Τα στιγμιότυπα οθόνης τραβήχτηκαν την ίδια στιγμή

Μπορούν να παρατηρηθούν ταυτόχρονα κοπάδια ψαριών middle layer surface
• Ευκολία στην ανάγνωση της ακριβής κατανομής των κοπαδιών από ψάρια την ίδια στιγμή.
• Εύκολη συναγωγή της βέλτιστης γωνίας κλίσης για την οριζόντια λειτουργία.
• Απλή και αξιόπιστη υποβρύχια παρακολούθηση οποιουδήποτε αντικειμένου.

Η κίνηση των κοπαδιών από ψάρια μπορεί να προβληθεί αμέσως.
Το 3D Sonar Visualizer ™ επιτρέπει στους αλιείς να κάνουν:
• Αποτροπή παρεμπιπτόντων αλιευμάτων
• Πρόβλεψη διαφυγή ψαριών

3D Sonar Visualizer™ F3D-S

• Τρισδιάστατη οπτικοποίηση των κοπαδιών από ψάρια.
• Αποθηκεύστε και αναπαραγάγετε, τόσο εικόνες, όσο και ρυθμίσεις εξοπλισμού.
• 4 Προβολές οθόνης: 3D, Κάτοψη, Πλάγια όψη και Κάθετη.
• InstantAccess bar ™ για άμεση πρόσβαση στο μενού.
• Εύκολη και άμεση εισαγωγή κοινών σημάτων: Echo Area, Event, Purse Net, Trawl κ.λπ.

InstantAccess bar™

Μπορείτε να αποκτήσετε πρόσβαση σε μια σειρά από εργασίες που απαιτούνται για την αλιεία εύκολα και γρήγορα.

Upper Bar
• Επαναφέρετε τo viewpoint
• Κλιμάκωση ή μετακίνηση της προβολής
• Εισαγάγετε echo region marks / event marks / purse net mark / trawl mark
• Ορίστε τις ρυθμίσεις του βυθού
• Ρυθμίσεις προγράμματος χρήστη

Lower Bar
• Αποθήκευση της ρύθμισης προβολής (3 σετ)
• Σύνδεση / αποσύνδεση του επεξεργαστή στο FSV-25 / FSV-25S
• Έναρξη / διακοπή εγγραφής δεδομένων
• Επανάληψη αναπαραγωγής των δεδομένων echo

Λειτουργίες

Echo Region Mark
Το Echo Region Mark είναι μια χρήσιμη λειτουργία για την πρόβλεψη του όγκου ενός κοπαδιού ψαριών. Σε αυτήν τη λειτουργία, μόλις κάνετε κλικ σε ένα σημείο στην ηχώ που εμφανίζεται έντονα στην προβολή 3D, στην κάτοψη ή στην Πλάγια όψη, η περιοχή echo που περιλαμβάνει το σημείο εμφανίζεται, με κίτρινες ή κυανό γραμμές. Η ένταση του σήματος περιοχής echo εμφανίζεται στα δεξιά της οθόνης.

Λειτουργία ένδειξης χρώματος βυθού
Η "Ένδειξη χρώματος βυθού" καθιστά δυνατή την κάλυψη μιας συγκεκριμένης περιοχής (κάτω από την κίτρινη γραμμή). Αυτό επιτρέπει την ευκολότερη αναγνώριση των ηχώ των ψαριών κοντά στον βυθό. Αυτή η λειτουργία επιτρέπει επίσης τη διάκριση των κοπαδιών.

Κουμπί σύνδεσης / αποσύνδεσης
Είναι εύκολη η σύνδεση με το FSV-25 / FSV-25S

Για Purse Seiner
Με το Purse Net Mark, μπορείτε να δημιουργήσετε μια οπτική τρισδιάστατη αναπαράσταση εικόνας του διχτυού. Αυτό το εικονικό 3D δίχτυ σάς επιτρέπει να συγκρίνετε το μέγεθος και το βάθος, τόσο των κοπαδιών από ψάρια, όσο και του διχτυού για την καλύτερη και ταχύτερη λήψη αποφάσεων.

Φίλτρο τράτας



Διάγραμμα διασύνδεσης

3D Sonar Visualizer™ F3D-S
Τεχνικά Χαρακτηριστικά όταν είναι συνδεδεμένο με FSV-25/25S
Συχνότητα 20 kHz
Εύρος 100 m έως 5000 m (επιλέξιμο βήμα 50 m)
Οριζόντιο εύρος αναζήτησης 0° έως 360°
Κάθετο εύρος αναζήτησης 0 ° έως 60 ° (προς τα κάτω)
Λειτουργία παρουσίασης 3D-View, Side-View, Top-View, Vslice-View
Υπολογιστής (απαιτήσεις)
Λειτουργικό σύστημα (OS) Microsoft® Windows® 10 Pro/Home (Αγγλικά ή Ιαπωνικά)
CPU Intel® Core ™ i5 ή καλύτερη
GPU NVIDIA GeForce® GTX1060 ή καλύτερη
Μνήμη Ελάχιστο 4 GB
SSD / HDD Ελάχιστο 250 GB
Ι / Ο Ethernet 100Base-T, USB2.0 ή καλύτερο (για USB protect key)
Standard Supply • CD-ROM
• USB Protection Key
• Installation Manual
