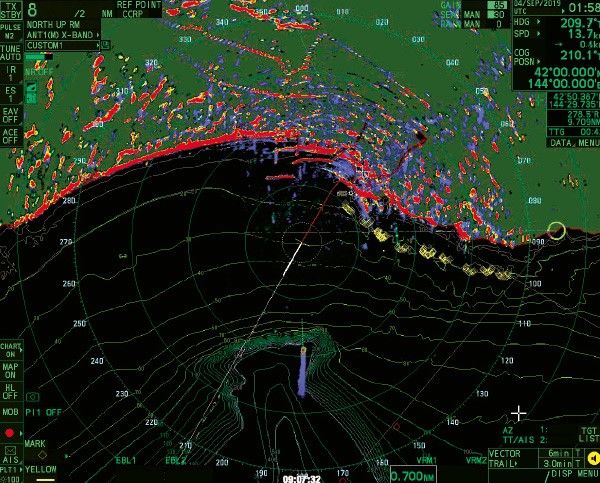

Υψηλές δυνατότητες ανίχνευσης με λεπτομερή ηχώ.
Άνευ προηγούμενου απόδοση και αποτελεσματικότητα για τα αλιευτικά σκάφη!
Υψηλές δυνατότητες ανίχνευσης με λεπτομερή ηχώ.
Άνευ προηγούμενου απόδοση και αποτελεσματικότητα για τα αλιευτικά σκάφη!
Χαρακτηριστικά
Ενισχυμένο δυναμικό εύρος για μια πιο ολοκληρωμένη λειτουργία EAV (Echo Average)!
Η τεχνολογία προσδιορισμού EAV έχει φτάσει στο άκρο ενσωματώνοντας τεχνικές συσχέτισης δυναμικής εικόνας ευρείας εμβέλειας. Παρά το ότι είναι ψηφιακό ραντάρ, όλοι οι απόηχοι, από το πιο αδύναμο έως το ισχυρότερο, εμφανίζονται με τις αντίστοιχες αποχρώσεις.

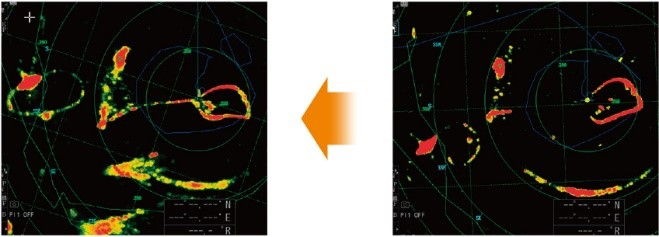

Λειτουργία Echo Average με ευρύ δυναμικό εύρος
Η προσθήκη της τεχνολογίας μετασχηματισμού σήματος, προσφέροντας ένα ευρύτερο δυναμικό εύρος, παρέχει μια πιο σταθερή εικόνα ενός διχτυού και της πλωτής γραμμής του, ενώ καταστέλλει τον θόρυβο και άλλους ανεπιθύμητους ήχους.

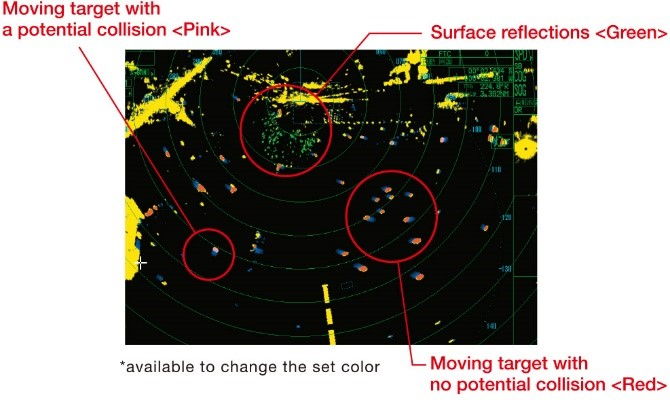

Target Analyzer™
Η μοναδική λειτουργία Target Analyzer ™ Furuno βοηθά στην εύρεση στόχων σε περιοχές με υψηλό θόρυβο (βροχή / χιόνι) ή όπου υπάρχει παρέμβαση από θαλάσσια σύγχυση.
Αυτόματη εξάλειψη ακαταστασίας (ACE)
Ρυθμίζει γρήγορα την εικόνα του ραντάρ με ένα μόνο πάτημα του κουμπιού. Όταν το ACE είναι ενεργοποιημένο, το σύστημα προσαρμόζει αυτόματα τα φίλτρα μείωσης ακαταστασίας και αποκτά έλεγχο ανάλογα με τη θάλασσα και τις καιρικές συνθήκες.

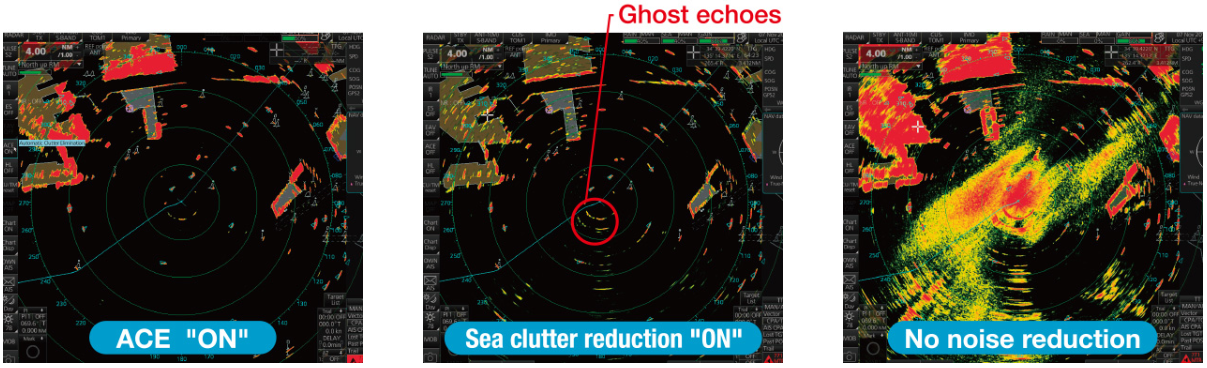

Εικόνα no1
Σε σύγκριση με τις άλλες δύο εικόνες στα δεξιά, η λειτουργία ACE επιτρέπει σχεδόν πλήρη καταστολή του θορύβου και άλλων ανεπιθύμητων ήχων, ενισχύοντας ταυτόχρονα τους στόχους και τις χερσαίες μάζες. Εκτός από αυτήν την έξυπνη δυνατότητα καταστολής, και σε αντίθεση με τη μείωση της θαλάσσιας ακαταστασίας, το ACE αναγνωρίζει επίσης ήχους- φάντασμα και άλλους ψευδείς ήχους, επιτρέποντάς τους να εξαλειφθούν.
Εικόνα no2
Η μείωση της ακαταστασίας της θάλασσας παρέχει μια πολύ ευκρινή εικόνα. Ωστόσο, αυτή η καταστολή θορύβου μειώνει σημαντικά την ένταση και άλλων σημαντικών στόχων και ήχων. Η μείωση της θαλάσσιας ακαταστασίας δεν επιτρέπει επίσης τη συνολική καταστολή ανεπιθύμητων ψευδών ήχων.
Εικόνα no3
Όταν δεν υπάρχει μείωση θορύβου, όλοι οι απόηχοι, συμπεριλαμβανομένων των ήχων των κυμάτων ή της βροχής, αντανακλώνται έντονα στην οθόνη. Οι απόηχοι των άλλων πλοίων αναμιγνύονται με αυτόν τον θόρυβο.
Γρήγορη παρακολούθηση στόχου™
Με το Fast Target Tracking ™, η σειρά FAR-22x8 παρέχει ακριβείς πληροφορίες παρακολούθησης. Τα διανύσματα ταχύτητας και πορείας εμφανίζονται σε λίγα δευτερόλεπτα, επιτρέποντας στους χειριστές να αναλάβουν δράση και να αποφύγουν περιστατικά σε πολύ πρώιμο στάδιο.

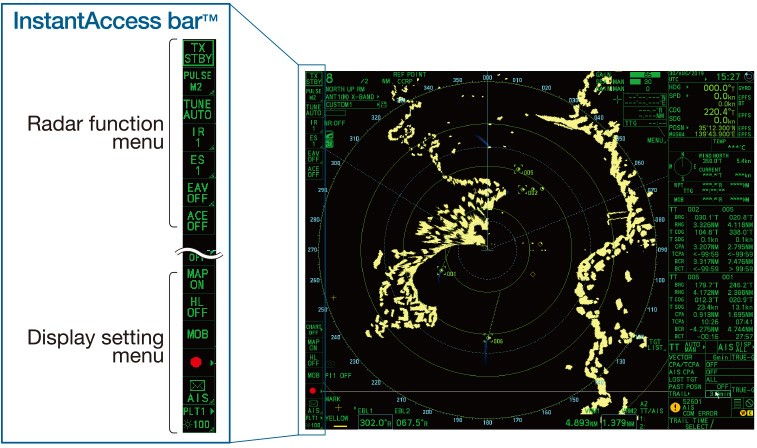

InstantAccess Bar ™ Παρέχει άμεση πρόσβαση στις λειτουργίες που χρειάζεστε
Το InstantAccess Bar ™ περιέχει συντομεύσεις στα μενού για εργασίες (λειτουργίες / ενέργειες) που χρησιμοποιούνται συχνότερα από τους χειριστές, παρέχοντας γρήγορη πρόσβαση στις πιο κρίσιμες λειτουργίες.
Επικάλυψη γραφήματος
Οι σχετικές με τον σχεδιαστή συναρτήσεις, όπως η διαδρομή του πλοίου (το δικό του πλοίο και άλλα), οι ρυθμίσεις προορισμού, η εγγραφή διαδρομής και τα σημεία είναι όλα ενσωματωμένα.
Είναι δυνατή η υπέρθεση πληροφοριών Radar και Plotter στην ίδια εικόνα για να έχουμε ακόμη πιο ακριβή εικόνα που να περιέχει όλες τις πιο χρήσιμες πληροφορίες.
Η δύναμη να κρίνουμε την κατάσταση με μια ματιά στις προσαρμόσιμες οθόνες TT και AIS
Όταν έχουν οριστεί προηγουμένως, τα σύμβολα AIS μπορούν να εμφανίζονται με διαφορετικά χρώματα για κάθε MMSI. Είναι επίσης δυνατό να αλλάξετε το όνομα των αποκτηθέντων στόχων και να αλλάξετε το χρώμα ή το σύμβολό τους.
* Στην περίπτωση του TT, μπορείτε εύκολα να αλλάξετε την οθόνη δημιουργώντας συγκεκριμένες προεπιλογές.
Μοντέλο ραντάρ στερεάς κατάστασης - NXT - εξειδικευμένο στην ανίχνευση και συντήρηση στόχων (μόνο S-band)
Η τεχνολογία ραντάρ στερεάς κατάστασης FURUNO δημιουργεί καθαρές εικόνες ηχού, οι οποίες επιτρέπουν στους χρήστες να λαμβάνουν μια σαφή εικόνα της περιοχής γύρω από το σκάφος τους, συμπεριλαμβανομένων των ασθενέστερων αντηχήσεων από μικρά σκάφη. Επιπλέον, μια κεραία Solid State χωρίς ανεμιστήρα μειώνει δραματικά το κόστος συντήρησης για τον ανεμιστήρα magnetron και CPU.
Το Solid State Radar διατηρεί σχεδόν την ίδια τάση ισχύος με το συμβατικό ραντάρ magnetron σύμφωνα με τη χαμηλή ισχύ εξόδου.

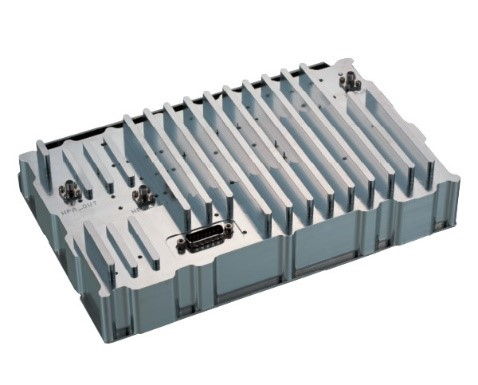

Ενότητα ενισχυτή ισχύος του πομποδέκτη στερεάς κατάστασης
Καλά σχεδιασμένοι ελεγκτές για λειτουργία χωρίς άγχος.
Αυτές οι μονάδες ελέγχου έχουν σχεδιαστεί με βάση την εργονομία. Η μονάδα ελέγχου
RCU-031, ειδικά σχεδιασμένη για την αλιεία, ενσωματώνει όλες τις κύριες λειτουργίες χαρτογράφησης και σας επιτρέπει να εκτελείτε διάφορες λειτουργίες.
Εκλεπτυσμένη κεραία με υψηλή ακρίβεια σήματος και εξαιρετική αξιοπιστία.
Η υψηλή ποιότητα εικόνας επιτυγχάνεται με τον επεξεργαστή σήματος μέσα στη μονάδα κεραίας που μετατρέπει απευθείας τα αναλογικά σε ψηφιακά σήματα πριν τα στείλει στην κύρια μονάδα επεξεργαστή.
Το νέο σχήμα κεραίας καταστέλλει την αεροδυναμική πτώση της και ελαφρύνει το βάρος στο κιβώτιο ταχυτήτων. Το κιβώτιο ταχυτήτων έχει επίσης επανασχεδιαστεί. Η μειωμένη αεροδυναμική αντίσταση και ο κινητήρας χωρίς ψήκτρες DC έχουν ως αποτέλεσμα ένα πολύ ανθεκτικό κιβώτιο ταχυτήτων που μπορεί να χρησιμοποιηθεί για παρατεταμένη χρονική περίοδο.

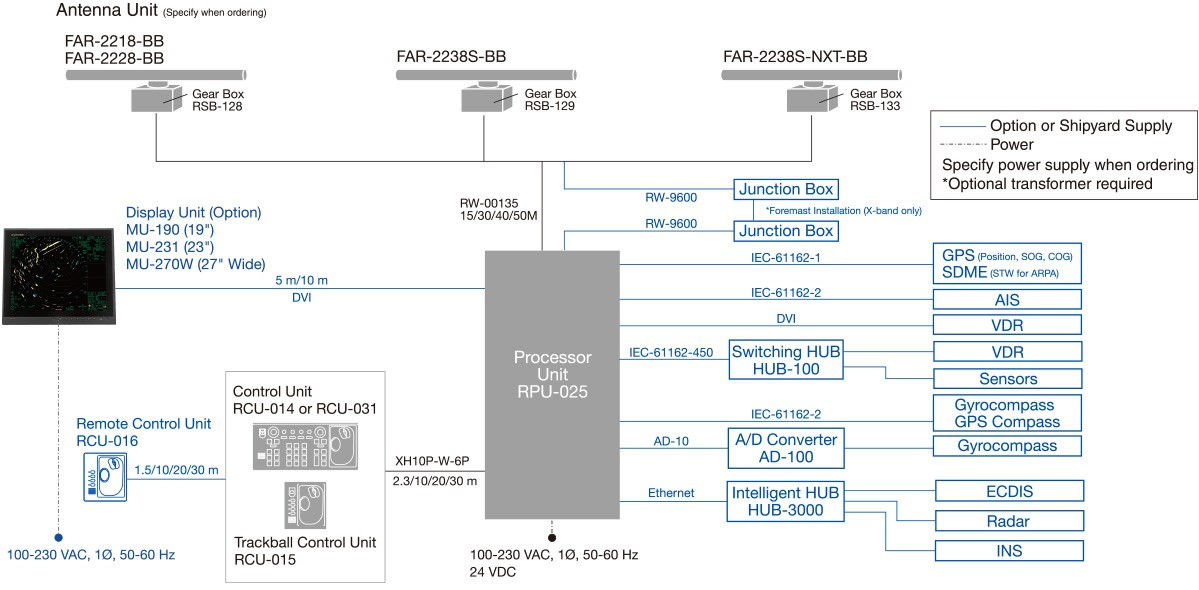

Διάγραμμα διασύνδεσης
| Κεραία | |
| Μέγιστη ισχύς εξόδου | FAR-2218-BB:12 kW FAR-2228-BB:25 kW FAR-2238S-BB:30 kW FAR-2238S-NXT-BB:250 W (equivalent to magnetron radar 30 kW) |
| Τύπος | X-band (Magnetron) 9410 MHz ±30 MHz, P0N S-band (Magnetron) 3050 MHz ±30 MHz, P0N S-band (Solid state) CH1 P0N: 3043.75 MHz/ Q0N: 3063.75 MHz ±5 MHz or CH2 P0N: 3053.75 MHz/ Q0N: 3073.75 MHz ±5 MHz |
| Πλάτος δέσμης (οριζόντια) | XN12CF:1.9° XN20CF:1.23° XN24CF*:0.95° SN24CF:2.6° SN30CF:2.3° SN36CF:1.8° *: 24 rpm only. |
| Πλάτος δέσμης (κάθετο) | XN12CF:20° XN20CF:20° XN24CF:20° SN24CF:25° SN30CF:25° SN36CF:25° |
| Ταχύτητα περιστροφής κεραίας | 24 rpm or 42 rpm (για σκάφη υψηλής ταχύτητας) |
| Οθόνη | Προαιρετική |
| Λειτουργία Προβολής (Display Mode) | Head-up, STAB Head-up, North-up (TM/RM), Course-up, Stern-up |
| Άλλες Λειτουργίες | Target Analyzer™, Fast Target Tracking™ (TT), EAV (Echo Average), Automatic Clutter Elimination (ACE), AIS, Echo Trails |
| Θερμοκρασία | Antenna unit :-25°C to +55°C (storage: -25°C to +70°C) Indoor units :-15°C to +55°C (storage: -20°C to +70°C) |
| Αντοχή σε σκόνη και νερό | Antenna unit: IP56 Processor unit: IP22 Control unit: IP20 (RCU-014/015/016), IP22 (RCU-031) HUB: IP20 (HUB-100), IP22 (HUB-3000) |
| Παροχή ηλεκτρικού ρεύματος/ Τρέχουσα κατανάλωση | Processor unit (w/ antenna unit) FAR-2218-BB:100-230 VAC: 2.2-1.1 (2.8-1.4) A, 1 phase, 50-60 Hz or 24 VDC: 6.4 A (9.9 A) FAR-2228-BB:100-230 VAC: 2.6-1.3 (3.9-1.7) A, 1 phase, 50-60 Hz or 24 VDC: 10.2 A (13.7 A) FAR-2238S-BB:100-230 VAC: 3.9-1.7 (6.6-2.8) A, 1 phase, 50-60 Hz FAR-2238S-NXT-BB:100-230 VAC: 3.0-1.5 (5.8-2.6) A, 1 phase, 50-60 Hz ( ): 42 rpm HUB (option) 100-230 VAC: 0.1 A max. 1 phase, 50/60 Hz De-icer (option) 100-115/220-230 VAC: 2.6/1.3 A, 1 phase, 50-60 Hz |
